輸出
|
|
輸出電壓電流容量 (VA)
|
20000
|
|
輸出 kVA 容量 (kVA)
|
20
|
|
輸出 kW 容量 (kW)
|
18
|
|
輸出容量細節
|
在雙轉換模式下可連續支持100％負載; 支持100-110％負載10分鐘，110至130％負載1分鐘，大于130％1秒，然后切 換到旁路模式; 當負載水平降低到70％以下時，逆變器模式自動恢復; 配置選項最多可支持3個SVT20KX系統并行接 線，以提高容量或容錯冗余操作
|
|
功率因數
|
0.9
|
|
波峰因數
|
3:1
|
|
額定輸出電壓 支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出電壓調節（線路模式）
|
+/- 1%
|
|
輸出電壓調節（經濟型模 式）
|
+/-11V 的所選額定輸出電壓 (220V: 209-231V; 230V: 219-241; 240V: 229-251V)
|
|
輸出電壓調節（電池模式）
|
+/- 2%
|
|
輸出插座
|
硬線
|
|
輸出 AC 波形 (AC 模式)
|
純正弦波
|
|
輸出 AC 波形 (電池模式)
|
純正弦波
|
|
輸入
|
|
額定輸入電流（最大負載）
|
34.4A
|
|
額定輸入電壓支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
標稱輸入電壓說明
|
3-相 Wye, 4 線加地線 (L1, L2, L3, N, G)
|
|
UPS 輸入連接類型
|
硬線
|
|
輸入斷路器
|
63A (3 極點)
|
|
輸入相位
|
3-相
|
|
功率因數（輸入）
|
.99PF (100% 負載)
|
|
THDi
|
<6% (100% 負載)
|
|
電池
|
|
滿載運行時間（分鐘）
|
4 分鐘 (18kW)
|
|
半載運行時間（分鐘）
|
11 分鐘. (9kW)
|
|
可擴展電池運行時
|
支持延長的運行時間可選外部電池組
|
|
外部電池組兼容性
|
BP240V135
|
|
DC 系統電壓 (VDC)
|
240
|
|
電池充電率（含電池）
|
4 小時，到 90% (內部電池)
|
|
可擴展運行時間
|
是
|
|
電壓調節
|
|
電壓調節說明
|
在線, 雙轉換功率調節，在線模式下將輸出保持在所選標稱電壓的1％內
|
|
過電壓校正
|
將過壓條件修正為520V（50％負載）和478V（100％負載）
|
|
欠電壓校正
|
將欠電條件修正為110V（50％負載）/ 305V（100％負載）
|
|
用戶界面，警報與控制
|
|

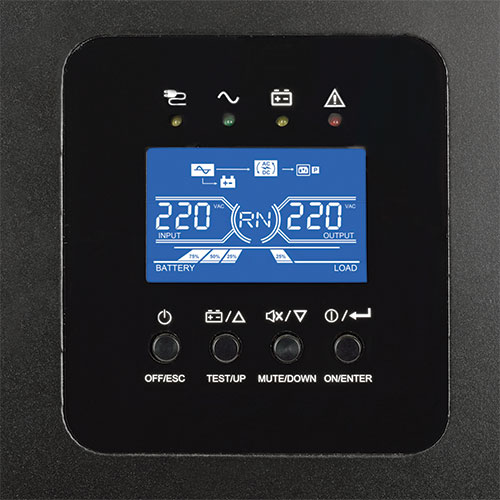

前面板LCD顯示屏
|
LCD顯示：提供各種圖形，文本和數字信息，以指示各種UPS操作和故障/警告條件，包括當前操作模式，報警狀 態，負載水平，電池電量，輸入/輸出電壓和頻率，估計運行時間 和更多（參見用戶手冊中的詳細列表）
|
|
開關
|
ON / ENTER BUTTON: 打開UPS并從設置菜單確認選擇; OFF / ESC BUTTON: 關閉UPS并返回設置菜單中的上一個 項目; TEST / UP BUTTON: 啟動UPS自檢操作并進入設置菜單中的下一個項目; MUTE / DOWN BUTTON: 使聲音報警 靜音，并進入設置菜單中的上一個項目; 同時按 TEST/UP & MUTE/DOWN按鈕 1 秒進入或退出設置菜單 (有關詳細信 息，請參閱用戶手冊)
|
|
聲音報警
|
警報警告用戶各種操作條件: BYPASS MODE (每2秒鐘發出一次嗶聲), BATTERY MODE (每4秒鐘發出一次嗶聲), FAULT MODE (連續發出嗶嗶聲), OVERLOAD (每秒嗶聲兩次), OTHER WARNINGS (每秒嗶聲一次), FAULT (嗶 嗶聲不斷); 所有警報都可以被禁止, 除了 OVERLOAD & OTHER WARNINGS條件外
|
|
LED 指示燈
|
4 LEDs 報告 BYPASS / LINE / BATTERY / FAULT 模式
|
|
物理參數
|
|
安裝形式因素支持包括配件
|
塔式
|
|
主要形式因素
|
塔式
|
|
UPS 電源模塊尺寸 (hwd, 英寸.)
|
33.9 x 9.8 x 32
|
|
UPS 電源模塊尺寸 (hwd, 厘米)
|
86.11 x 24.89 x 81.28
|
|
UPS 電源模塊重量 (lbs.)
|
392
|
|
UPS 電源模塊重量 (kg)
|
177.81
|
|
UPS 運輸尺寸 (hwd / in.)
|
41.74 x 14.96 x 36.22
|
|
UPS 運輸尺寸 (hwd /cm)
|
106.02 x 38.00 x 92.00
|
|
運輸重量 (lbs.)
|
430
|
|
運輸重量 (kg)
|
195
|
|
冷卻方式
|
風扇
|
|
UPS 外殼材料
|
鋼
|
|
UPS 電源模塊尺寸
(高度 x 寬度 x 深度, 毫米)
|
862 x 250 x 813
|
|
UPS 運輸尺寸
(高度 x 寬度 x 深度, 毫米)
|
1060 x 380 x 920
|
|
主 UPS 高度 (mm)
|
861
|
|
主 UPS 寬度 (mm)
|
249
|
|
主 UPS 深度 (mm)
|
813
|
|
運輸高度 (mm)
|
1060
|
|
運輸寬度 (mm)
|
380
|
|
運輸深度 (mm)
|
920
|
|
環境
|
|
工作溫度范圍
|
0 to +40C (32-104F)
|
|
存儲溫度范圍
|
0 to +35C (32 to 95F) 有電池; -15 to 60C (5 to +140F) 無電池
|
|
相對濕度
|
5 to 95%, 非凝結
|
|
操作海拔 (ft.)
|
< 3000ft (容量減少 1% ，每 330ft 超過 3000)
|
|
聲頻噪聲
|
<65dBA 正面 1M
|
|
操作海拔 (m)
|
< 1000m (容量減少 1% ，每 100m 超過 1000)
|
|
通信
|
|
通訊接口
|
DB9 串口; EPO (緊急關機); SNMP/Web 界面卡插槽
|
|
網絡監控端口描述
|
卡附件插槽還支持網絡接口和繼電器卡選項
|
|
通訊線纜
|
DB9 線纜
|
|
線路 / 電池 轉移
|
|
轉移時間
|
零轉移時間在 ONLINE MODE (0毫秒); ECONOMY MODE: 7毫秒從 AC 到電池模式 / 0.6毫秒從電池到 AC模式
|
|
低電壓轉移到電池電源 (設定值)
|
110V (50% 負載) / 305V (100% 負載)
|
|
高電壓轉移到電池電源 (設定值)
|
520V (50% 負載) / 478V (100% 負載)
|
|
特殊功能
|
|
接地片
|
是
|
|
冷啟動（電源故障期間以電池模式 啟動）
|
支持冷啟動操作
|
|
高可用性UPS特性
|
自動逆變器旁路; 手動旁路開關
|
|
綠色節能特點
|
高效經濟運行模式
|
|
認證
|
|
UPS 認證
|
CE
|
|
UPS 認證細節
|
EN 62040-1-1 (安全); EN 62040-2 (類別 C3)
|
|
保修
|
|
產品保修期（國際）
|
2-年有限保修
|
SVT20KX
SVT20KX
SVT20KX
SVT20KX
