輸出

輸出電壓電流容量 (VA)

10000

輸出 kVA 容量 (kVA)

10

輸出 kW 容量 (kW)

9

輸出容量細節

在雙轉換模式下可連續支持100％負載; 支持100-110％負載10分鐘，110至130％負載1分鐘，大于130％1秒，然后切 換到旁路模式; 當負載水平降低到70％以下時，變頻器模式自動恢復

功率因數

0.9

波峰因數

3:1

額定輸出電壓 支持

220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye

頻率兼容性

50 / 60 Hz

輸出電壓調節（線路模式）

+/- 1%

輸出電壓調節（經濟型模 式）

+/-11V 的所選額定輸出電壓 (220V: 209-231V; 230V: 219-241; 240V: 229-251V)

輸出電壓調節（電池模式）

+/- 1%

輸出插座

硬線

輸出 AC 波形 (AC 模式)

純正弦波

輸出 AC 波形 (電池模式)

純正弦波

輸入

額定輸入電流（最大負載）

17.4A

額定輸入電壓支持

220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye

標稱輸入電壓說明

3-相 Wye, 4 線加地線 (L1, L2, L3, N, G)

UPS 輸入連接類型

硬線

輸入相位

3-相

功率因數（輸入）

.99PF (100% 負載)

THDi

<6%

電池

滿載運行時間（分鐘）

3.8 分鐘 (9kW)

半載運行時間（分鐘）

10.5 分鐘. (4.5kW)

可擴展電池運行時

支持延長的運行時間可選外部電池組

外部電池組兼容性

BP240V135

DC 系統電壓 (VDC)

240

電池充電率（含電池）

4 小時，到 90% (內部電池)

可擴展運行時間

是

電壓調節

電壓調節說明

在線, 雙轉換功率調節，在線模式下將輸出保持在所選標稱電壓的1％內

過電壓校正

將過壓條件修正為520V（50％負載）和478V（100％負載）

欠電壓校正

將欠電條件修正為110V（50％負載）/ 305V（100％負載）

用戶界面，警報與控制

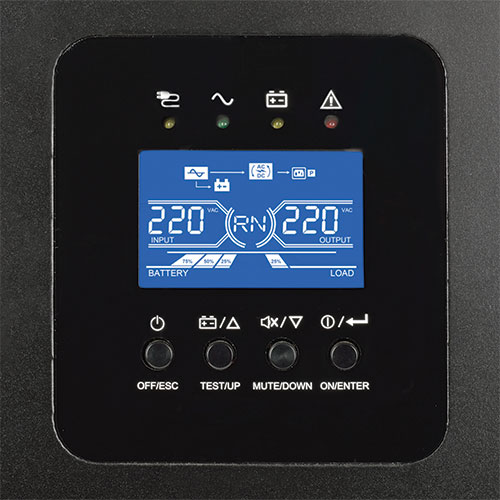

前面板LCD顯示屏

LCD顯示：提供各種圖形，文本和數字信息，以指示各種UPS操作和故障/警告條件，包括當前操作模式，報警狀 態，負載水平，電池電量，輸入/輸出電壓和頻率，估計運行時間 和更多（參見用戶手冊中的詳細列表）

開關

ON / ENTER BUTTON: 打開UPS并從設置菜單確認選擇; OFF / ESC BUTTON: 關閉UPS并返回設置菜單中的上一個 項目; TEST / UP BUTTON: 啟動UPS自檢操作并進入設置菜單中的下一個項目; MUTE / DOWN BUTTON: 使聲音報警 靜音，并進入設置菜單中的上一個項目; 同時按 TEST/UP & MUTE/DOWN按鈕 1 秒進入或退出設置菜單 (有關詳細信 息，請參閱用戶手冊)

聲音報警

警報警告用戶各種操作條件: BYPASS MODE (每2秒鐘發出一次嗶聲), BATTERY MODE (每4秒鐘發出一次嗶聲), FAULT MODE (連續發出嗶嗶聲), OVERLOAD (每秒嗶聲兩次), OTHER WARNINGS (每秒嗶聲一次), FAULT (嗶 嗶聲不斷); 所有警報都可以被禁止, 除了 OVERLOAD & OTHER WARNINGS 條件外

LED 指示燈

4 LEDs 報告 BYPASS / LINE / BATTERY / FAULT 模式

物理參數

安裝形式因素支持包括配件

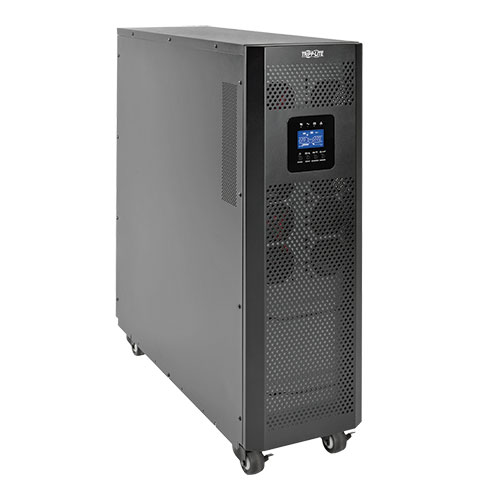

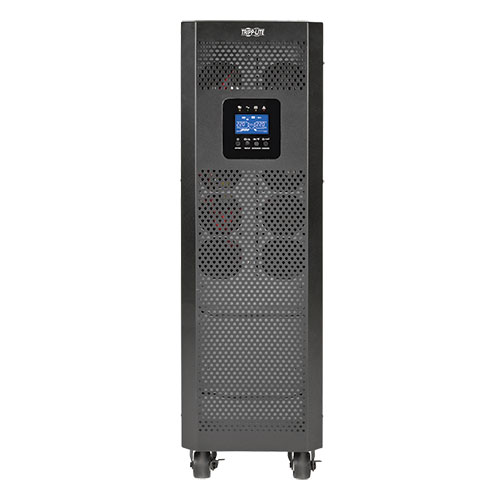

塔式

主要形式因素

塔式

UPS 電源模塊尺寸 (hwd, 英寸.)

33.9 x 9.8 x 32

UPS 電源模塊尺寸 (hwd, 厘米)

86.11 x 24.89 x 81.28

UPS 電源模塊重量 (lbs.)

260

UPS 電源模塊重量 (kg)

117.93

UPS 運輸尺寸 (hwd / in.)

41.7 x 14.96 x 36.22

UPS 運輸尺寸 (hwd /cm)

105.92 x 38.00 x 92.00

運輸重量 (lbs.)

298

運輸重量 (kg)

135

冷卻方式

風扇

UPS 外殼材料

鋼

UPS 電源模塊尺寸

(高度 x 寬度 x 深度, 毫米)

862 x 250 x 813

UPS 運輸尺寸

(高度 x 寬度 x 深度, 毫米)

1060 x 380 x 920

主 UPS 高度 (mm)

861

主 UPS 寬度 (mm)

249

主 UPS 深度 (mm)

813

運輸高度 (mm)

1059

運輸寬度 (mm)

380

運輸深度 (mm)

920

環境

工作溫度范圍

0 to +40C (32-104F)

存儲溫度范圍

0 to +35C (32 to 95F) 有電池; -15 to 60C (5 to +140F) 無電池

相對濕度

5 to 95%, 非凝結

操作海拔 (ft.)

< 3000ft (容量減少 1% ，每 330ft 超過 3000)

聲頻噪聲

<65dBA 正面 1M

操作海拔 (m)

< 1000m (容量減少 1% ，每 100m 超過 1000)

通信

通訊接口

DB9 串口; EPO (緊急關機); SNMP/Web 界面卡插槽

網絡監控端口描述

卡附件插槽還支持網絡接口和繼電器卡選項

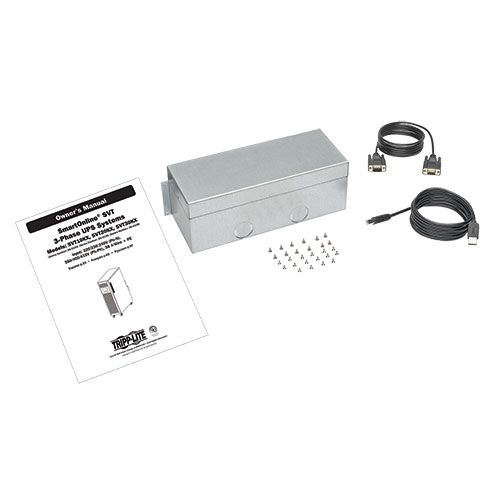

通訊線纜

DB9 線纜

線路 / 電池 轉移

轉移時間

零轉移時間在 ONLINE MODE (0毫秒); ECONOMY MODE: 7毫秒從 AC 到電池模式 / 0.6毫秒從電池到 AC模式

低電壓轉移到電池電源 (設定值)

110V (50% 負載) / 305V (100% 負載)

高電壓轉移到電池電源 (設定值)

520V (50% 負載) / 478V (100% 負載)

特殊功能

接地片

是

冷啟動（電源故障期間以電池模式 啟動）

支持冷啟動操作

高可用性UPS特性

自動逆變器旁路; 手動旁路開關

綠色節能特點

高效經濟運行模式

認證

UPS 認證

CE

UPS 認證細節

EN 62040-1-1 (安全); EN 62040-2 (類別 C3)

保修

產品保修期（國際）

2-年有限保修
