輸出
|
|
輸出電壓和電流容量(VA)
|
12000
|
|
輸出容量 (kVA)
|
12
|
|
輸出功率容量 (W)
|
10800
|
|
輸出功率容量 (kW)
|
10.8
|
|
輸出容量細節
|
支持高達105％的負載連續地在雙轉換模式下，進行1分鐘106至125％，126％至150％，30秒;超過150％的觸發即時 旁路模式運行負載直接從主電源支持負載;雙轉換模式自動恢復為負載水平被降低到95％或更小
|
|
功率因數
|
0.9
|
|
波峰因數
|
3:1
|
|
額定輸出電壓
|
200V; 208V; 220V; 230V; 240V
|
|
額定輸出電壓細節
|
通過前面板LCD接口電壓選擇
|
|
頻率兼容性
|
50 / 60 Hz; 支持 50 到 60 Hz 和 60 到 50 Hz 轉換
|
|
頻率兼容性細節
|
輸出頻率相匹配啟動時輸入標稱;變頻模式下啟用為60Hz轉換為50Hz或50Hz的為60Hz（無降額）
|
|
輸出電壓調節（線路模式）
|
+/- 2%
|
|
輸出電壓調節（經濟線路模 式）
|
+/- 10%
|
|
輸出電壓調節（電池模式）
|
+/- 2%
|
|
輸出插座
|
硬線
|
|
輸出插座詳情
|
支持北美的 208/240V* 輸出 (L1,L2,G) 和國際 230/220/240V (L,N,PE) 硬線輸出; *適用于 120V 輸出與 208/240V (L1,L2,G) 輸入接線, 使用可選的 SU6000XFMR2U 變壓器
|
|
輸出交流波形（交流模式）
|
純正弦波
|
|
輸出交流波形（電池模式）
|
純正弦波
|
|
輸入
|
|
額定輸入電流（最大負載）
|
63.8A (200V), 61.2A (208V), 58A (220V), 55.4A (230V), 53.2A (240V)
|
|
額定輸入電壓
|
200V AC; 208V AC; 220V AC; 230V AC; 240V AC
|
|
UPS 輸入連接類型
|
硬線
|
|
UPS輸入連接說明
|
支持北美 208/240V 輸入 (L1,L2,G) 或國際 230/220/240V (L,N,PE) 輸入接線
|
|
推薦電氣服務
|
70A
|
|
輸入相位
|
單相
|
|
電池
|
|
滿負載運行時間（分鐘）
|
2 分鐘 (10,800 watts)
|
|
半負載運行時間（分鐘）
|
8.5 分鐘 (5400 watts)
|
|
擴展運行時間
|
擴展運行時是可通過外部電池組
|
|
電池包兼容性
|
BP192V12-3U;BP192V557C-1PH;BP192V787C-1PH;BP192V1037C-1PH;BP192V1407C-1PH
|
|
可擴展的運行時間說明
|
為了達到最佳效果, 添加外部電池兩個的倍數,這樣兩個包括6 kva功率模塊有一個等于連接電池的數量和類型
|
|
直流系統電壓（VDC）
|
192
|
|
電池充電率（包括電池）
|
從10%到 90%不到6小時 (典型, 滿負荷放電)
|
|
內置UPS更換電池倉
|
每兩個6KVA電源模塊包含一個內部RBC5-192更換電池倉
|
|
電池接入
|
前面板電池接入門
|
|
電池更換說明
|
熱插拔, 用戶可更換內置電池盒和外接電池盒
|
|
可擴展的運行時間
|
是
|
|
電壓調節
|
|
電壓調節描述
|
在標準的在線雙轉換模式+/- 2％的輸出電壓調節
|
|
過電壓校正
|
校正過電壓高達300V（<90％負載）和280V（滿載）
|
|
欠電壓校正
|
校正欠電壓低至100V (<50% 負載) 和 155V (滿載); 減免線性
|
|
用戶界面，警報和控制
|
|
前面板 LCD 顯示
|
可選擇LCD顯示屏與滾動和選擇按鈕啟用UPS的控制和詳細的監測方案; LED/ LCD面板用于查看旋轉機架/塔式 格式（見說明書）
|
|
開關
|
包括主電源OFF / ON開關，再加上2個開關設置和執行滾動LCD功能。精選的可拆卸PDU手動旁路開關可以完全去除 日常維護過程中的UPS不中斷電源連接負載
|
|
報警取消操作
|
警報解除開關
|
|
聲光報警
|
獨特的聲音警報支持所有主要的 UPS, 環境和電源條件 (見說明書)
|
|
LED 指示燈
|
6 LED指示線路電源，在線模式，經濟/旁路模式，在電池，充電器和AC輸出狀態; LCD屏幕提供更多的信息和控制 選項
|
|
浪涌/噪聲抑制
|
|
UPS AC響應時間抑制
|
瞬時
|
|
EMI / RFI AC 噪聲抑制
|
是
|
|
物理參數
|
|
包括安裝附件說明
|
包括 4 立柱安裝配件為每一個組件
|
|
可選附件安裝形式因素
|
2 立柱機架安裝(2POSTRMKITHD); 塔式(2-9USTAND)
|
|
可選安裝附件的注意事項
|
數量 2 2POSTRMKITHD 需要為 2 立柱機架安裝所有包括的組件
|
|
主要形式因素
|
機架式
|
|
UPS電源模塊尺寸（HWD，英 寸）
|
6.85 x 17.5 x 20.7
|
|
UPS電源模塊尺寸（HWD，厘 米）
|
17.4 x 44.5 x 52.6
|
|
高度 (U 空間)
|
8
|
|
最大設備深度（英寸）
|
24
|
|
最大設備深度（厘米）
|
61
|
|
UPS電源模塊重量（磅）
|
108
|
|
UPS電源模塊重量（公斤）
|
49
|
|
UPS 尺寸詳情
|
包括兩個4U電源模塊加上SUPD B12HW旁路可拆卸PDU; UPS電源模塊尺寸的兩個包括SU6000RT4UHVPM電源模塊; 安裝整個系統的機架深度規格表示整個UPS的深度與附件安裝PDU
|
|
UPS運輸尺寸（HWD/英寸）
|
41 x 24 x 34
|
|
UPS運輸尺寸（HWD/厘米）
|
104 x 61 x 97
|
|
運輸重量（磅）
|
342
|
|
運輸重量（公斤）
|
155.3
|
|
冷卻方式
|
風扇
|
|
UPS 外殼材料
|
鋼
|
|
環境
|
|
工作溫度范圍
|
+32 to +104 華氏溫度 / 0 to +40 攝氏溫度
|
|
儲存溫度范圍
|
+5 to +122 華氏溫度 / -15 to +50 攝氏溫度
|
|
相對濕度
|
0 to 95%, 非凝結
|
|
AC 模式 BTU / Hr. (滿負荷)
|
3534
|
|
AC 經濟模式BTU / Hr. (滿負荷)
|
1414
|
|
AC模式效率等級（100%負載）
|
90%
|
|
AC 經濟模式效率等級 (100% 負載)
|
96%
|
|
操作高度（英尺）
|
0-3000m (0 to 10,000 ft.)
|
|
噪聲
|
60 dBA 在正面1 米
|
|
操作高度（米）
|
0-3000 m
|
|
通信
|
|
通信接口
|
USB (HID 啟用); DB9 串口; EPO (緊急斷電); SNMP/Web 卡界面插槽
|
|
網絡監控端口說明
|
應用采用可選的網絡通信卡的應用需要兩個SNMPWEBCARD配件（安裝每個附帶的電源模塊）;額外的觸點閉合支 持，可選RELAYIOCARD和RELAYIOMINI接口卡; RELAYIOMINI安裝需要去除面板USB端口
|
|
PowerAlert 軟件
|
包括
|
|
通信線纜
|
USB, DB9 串口和 EPO 線纜
|
|
WatchDog 兼容性
|
是
|
|
線路 / 電池傳輸
|
|
轉移時間
|
無轉換時間 (0 毫秒) 在線式, 雙轉換模式
|
|
轉換時間（經濟模式）
|
8 毫秒. 典型電源故障響應在可選的經濟模式下
|
|
低電壓傳輸?shù)诫姵仉娫矗ㄔO(shè)定）
|
156V（滿載）/ 100V（50％的負載或更低，線性降額）
|
|
高電壓傳輸?shù)诫姵仉娫矗ㄔO(shè)定）
|
280V（滿載）/ 300V（90％負荷或更高）
|
|
特殊功能
|
|
冷啟動 (電源故障時，在電池模式下 啟動）
|
冷啟動操作支持
|
|
高可用性 UPS 特點
|

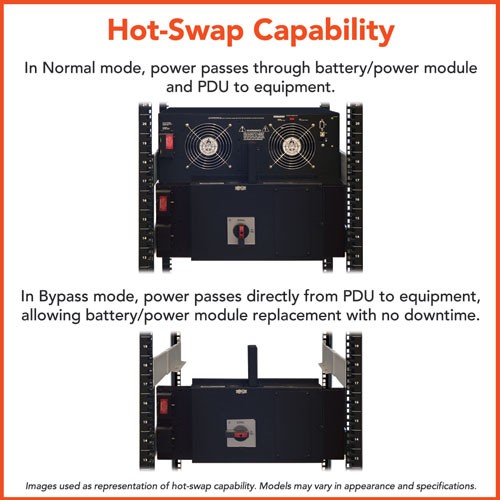

逆變器自動旁路;熱插拔電池;熱插拔UPS電源模塊;手動旁路開關
|
|
綠色節能特點
|
高效率的經濟模式操作;支持日常啟動和關閉;每天調度小時經濟運作模式
|
|
認證
|
|
UPS 認證
|
Tested to UL1778 (USA); Tested to CSA (Canada); Meets FCC Part 15 Category A (EMI); ROHS (Restriction of Hazardous Substances)
|
|
UPS 認證細節
|
IEC 61000-4-5 1995 B Surge Immunity
|
|
保修
|
|
產品質保期（全球）
|
2-年有限保修
|
