輸出
|
|
輸出電壓和電流容量(VA)
|
10000
|
|
輸出容量 (kVA)
|
10
|
|
輸出功率容量 (W)
|
9000
|
|
輸出功率容量 (kW)
|
9.0
|
|
輸出容量細節
|
支持高達105％的負載連續地在雙轉換模式下，進行1分鐘106至125％，126％至150％，30秒;超過150％的觸發即時 旁路模式運行負載直接從主電源支持負載;雙轉換模式自動恢復為負載水平被降低到95％或更小
|
|
功率因數
|
0.9
|
|
波峰因數
|
3:1
|
|
額定輸出電壓
|
200V; 208V; 220V; 230V; 240V
|
|
額定輸出電壓細節
|
通過前面板LCD接口電壓選擇
|
|
頻率兼容性
|
50 / 60 Hz; 支持 50 到 60 Hz 和 60 到 50 Hz 轉換
|
|
頻率兼容性細節
|
輸出頻率相匹配啟動時輸入標稱;變頻模式下啟用為60Hz轉換為50Hz或50Hz的為60Hz（無降額）;輸出頻率調節
+/-0.05Hz（自由運行）
|
|
輸出電壓調節（線路模式）
|
+/- 2%
|
|
輸出電壓調節（經濟線路模 式）
|
+/- 10%
|
|
輸出電壓調節（電池模式）
|
+/- 2%
|
|
輸出插座
|
硬線
|
|
輸出插座詳情
|
支持北美的 208/240V* 輸出 (L1,L2,G) 和國際 230/220/240V (L,N,PE) 硬線輸出; *適用于 120V 輸出與 208/240V (L1,L2,G) 輸入接線, 使用可選的 SU6000XFMR2U 變壓器
|
|
輸出交流波形（交流模式）
|
純正弦波
|
|
輸出交流波形（電池模式）
|
純正弦波
|
|
輸入
|
|
額定輸入電流（最大負載）
|
56.1A (200V), 54A (208V), 51A (220V), 48.8A (230V), 46.8A (240V)
|
|
額定輸入電壓
|
200V AC; 208V AC; 220V AC; 230V AC; 240V AC
|
|
UPS 輸入連接類型
|
Hardwire
|
|
UPS輸入連接說明
|
支持北美 208/240V 輸入 (L1,L2,G) 或國際 230/220/240V (L,N,PE) 輸入接線
|
|
推薦電氣服務
|
60A
|
|
輸入相位
|
單相
|
|
電池
|
|
滿負載運行時間（分鐘）
|
4.3 分鐘. (9000w)
|
|
半負載運行時間（分鐘）
|
12.5 分鐘. (4500w)
|
|
擴展運行時間
|
擴展運行時是可通過外部電池組
|
|
電池包兼容性
|
BP240V10RT3U;BP240V557C-1PH;BP240V787C-1PH;BP240V1037C-1PH;BP240V1407C-1PH
|
|
直流系統電壓（VDC）
|
240
|
|
電池充電率（包括電池）
|
從10%到 90%不到6小時 (典型, 滿負荷放電)
|
|
電池更換說明
|
支持熱插拔，用戶可更換電池
|
|
可擴展的運行時間
|
是
|
|
電壓調節
|
|
電壓調節描述
|
在標準的在線雙轉換模式2％的輸出電壓調節
|
|
過電壓校正
|
校正過電壓高達 300V
|
|
欠電壓校正
|
校正欠電壓低至 100V
|
|
用戶界面，警報和控制
|
|

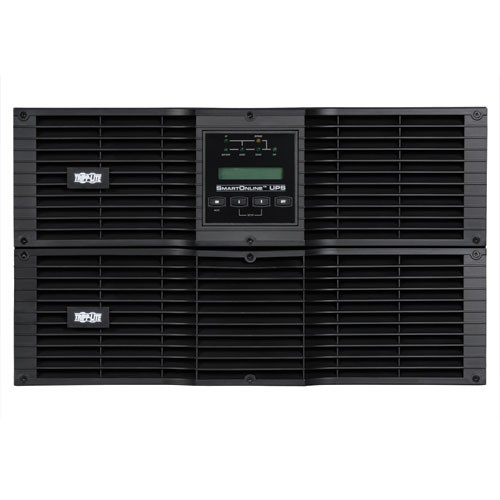

前面板 LCD 顯示
|
具有滾動和選擇按鈕的 LCD 顯示屏能夠?qū)?nbsp;UPS 控制和詳細監測; LED/LCD 面板旋轉觀看機架/塔式格式; LCD 顯 示支持 ENGLISH, FRENCH, GERMAN, ITALIAN, SPANISH 和 PORTUGUESE (見手冊)
|
|
開關
|
2開關控制關閉/打開電源狀態和報警取消/自檢操作; 2個額外的開關支持設置和執行滾動LCD功能;捆綁PDU包括旁 路開關，使熱插拔UPS電源模塊更換
|
|
報警取消操作
|
警報解除開關
|
|
聲光報警
|
獨特的聲音警報支持所有主要的 UPS, 環境和電源條件 (見說明書)
|
|
LED 指示燈
|
6 LED指示線路電源，在線模式，經濟/旁路模式，在電池，充電器和AC輸出狀態; LCD屏幕提供更多的信息和控制 選項
|
|
浪涌/噪聲抑制
|
|
UPS AC響應時間抑制
|
瞬時
|
|
EMI / RFI AC 噪聲抑制
|
是
|
|
物理參數
|
|

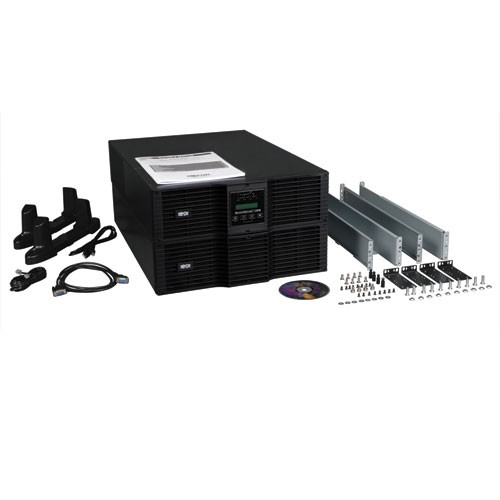

包括安裝附件說明
|
包括2 套可調 4 立柱機架導軌; 2-9USTAND 塔式套件
|
|
可選附件安裝形式因素
|
2 立柱機架安裝(2POSTRMKITHD)
|
|
可選安裝附件的注意事項
|
2 套的 2POSTRMKITHD 需要為 2 立柱機架安裝電源模塊和電池組
|
|

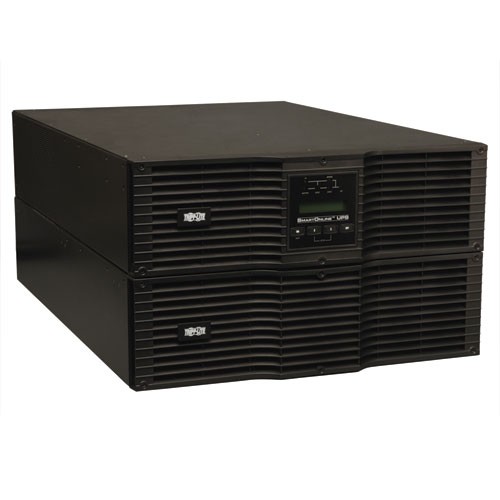

主要形式因素
|
機架式
|
|
UPS電源模塊尺寸（HWD，英 寸）
|
5.14 x 17.5 x 25.82
|
|
UPS電源模塊尺寸（HWD，厘 米）
|
13.1 x 44.4 x 65.6
|
|
高度 (U 空間)
|
6
|
|
最大設備深度（英寸）
|
32.5
|
|
最大設備深度（厘米）
|
82.6
|
|
UPS電源模塊重量（磅）
|
43
|
|
UPS電源模塊重量（公斤）
|
19.5
|
|
UPS 尺寸詳情
|
安裝整個系統的最大機架深度是指與包括旁路PDU安裝深度連接到UPS功率模塊
|
|
包括的電池包尺寸 (hwd / 英寸.)
|
5.25 x 17.5 x 25
|
|
包括的電池包尺寸 (hwd / 厘米)
|
13.3 x 44.4 x 63.5
|
|
包括的電池包重量 (磅.)
|
158.7
|
|
包括的電池包重量 (公斤)
|
72
|
|
UPS運輸尺寸（HWD/英寸）
|
38.25 x 31.5 x 23
|
|
UPS運輸尺寸（HWD/厘米）
|
97.2 x 80 x 58.4
|
|
運輸重量（磅）
|
327.6
|
|
運輸重量（公斤）
|
148.7
|
|
冷卻方式
|
風扇
|
|
UPS 外殼材料
|
鋼
|
|
環境
|
|
工作溫度范圍
|
+32 to +104 華氏溫度 / 0 to +40 攝氏溫度
|
|
儲存溫度范圍
|
+5 to +122 華氏溫度 / -15 to +50 攝氏溫度
|
|
相對濕度
|
0 to 95%, 非凝結
|
|
AC 模式 BTU / Hr. (滿負荷)
|
3415
|
|
AC 經濟模式BTU / Hr. (滿負荷)
|
1275
|
|
AC模式效率等級（100%負載）
|
91%
|
|
AC 經濟模式效率等級 (100% 負載)
|
96%
|
|
操作高度（英尺）
|
0-3000m (0 to 10,000 ft.)
|
|
噪聲
|
60 dBA 在正面1 米
|
|
操作高度（米）
|
0-3000 m
|
通信
|
|

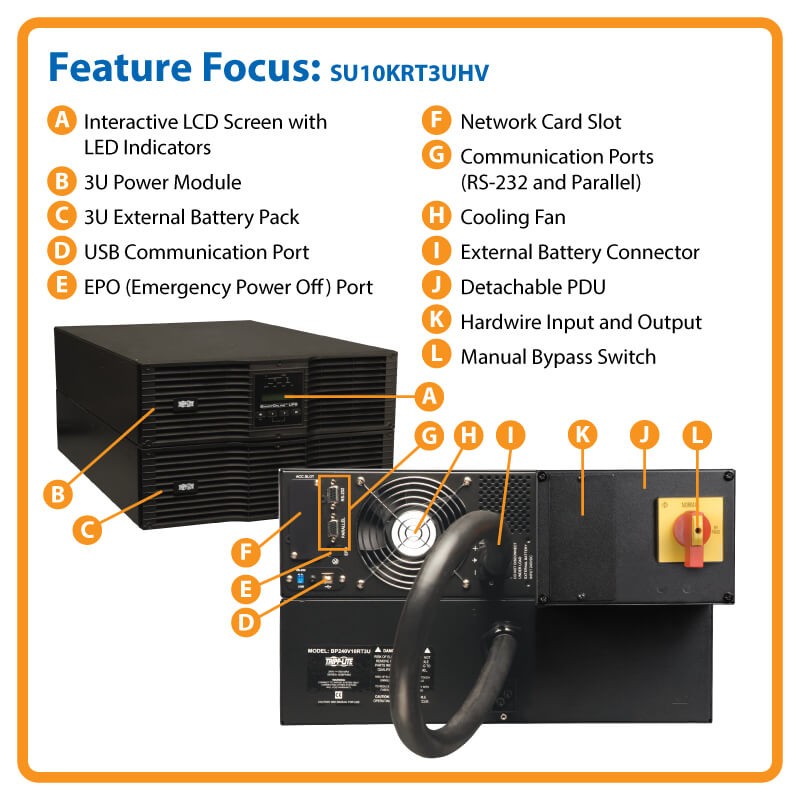

通信接口
|

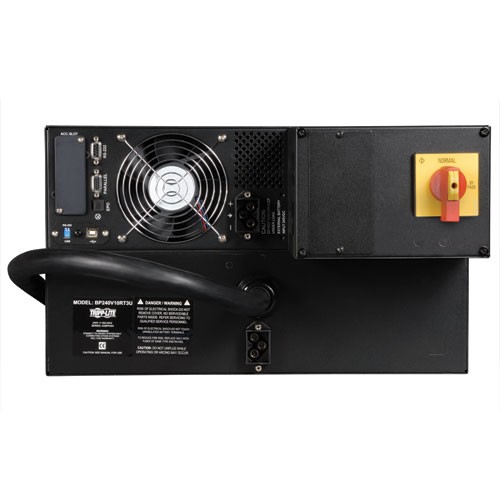

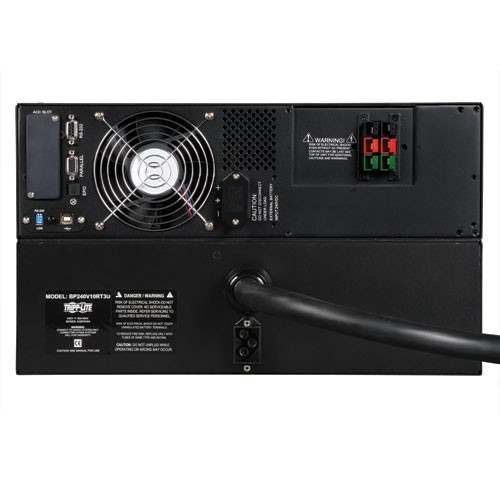

USB (HID 啟用); DB9 串口; EPO (緊急斷電); SNMP/Web 卡界面插槽
|
|
網絡監控端口說明
|
額外的觸點閉合支持可選的 RELAYIOCARD 和 RELAYIOMINI 界面卡. RELAYIOMINI 安裝需要去除面板的USB端口 連接
|
|
PowerAlert 軟件
|
包括
|
|
通信線纜
|
USB, DB9 串口和 EPO 線纜
|
|
WatchDog 兼容性
|
支持看門狗應用程序，操作系統和硬重啟重新啟動選項遠程應用
|
|
線路 / 電池傳輸
|
|
轉移時間
|
無轉換時間 (0 毫秒) 在線式, 雙轉換模式
|
|
轉換時間（經濟模式）
|
8 毫秒. 典型電源故障響應在可選的經濟模式下
|
|
低電壓傳輸?shù)诫姵仉娫矗ㄔO(shè)定）
|
100V
|
|
高電壓傳輸?shù)诫姵仉娫矗ㄔO(shè)定）
|
300V
|
|
特殊功能
|
|
冷啟動 (電源故障時，在電池模式下 啟動）
|
冷啟動操作支持
|
|
經濟模式操作
|
可選經濟模式能夠高效率旁路運作與一個最大輸出電壓變化+/-10%. 雙轉換模式是自動恢復當電源電壓在兩個模式間
+/-10% 與小于 1 毫秒傳輸時間.
|
|
高可用性 UPS 特點
|

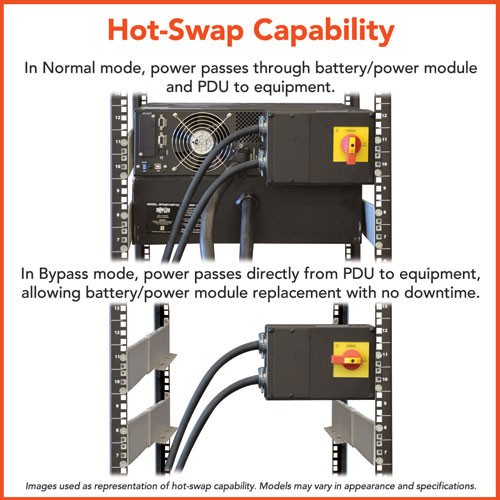

逆變器自動旁路;熱插拔電池;熱插拔UPS電源模塊;手動旁路開關
|
|
綠色節能特點
|
高效率的經濟模式操作;每天調度小時經濟運作模式
|
|
認證
|
|
UPS 認證
|
Tested to UL1778 (USA); Tested to CSA (Canada); Tested to NOM (Mexico); CE; Meets FCC Part 15 Category A (EMI)
|
|
UPS 認證細節
|
IEC 61000-4-5 1995 B Surge Immunity
|
|
保修
|
|
產品質保期（全球）
|
2-年有限保修
|
