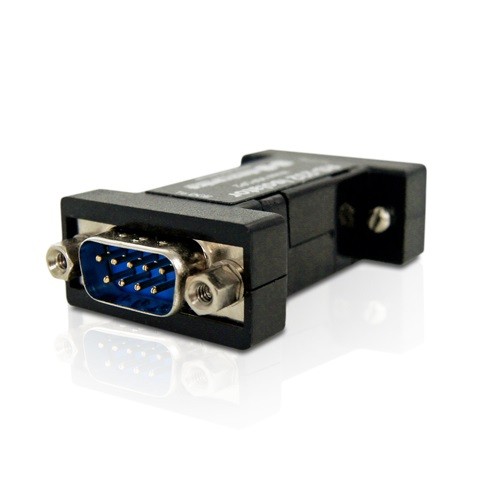

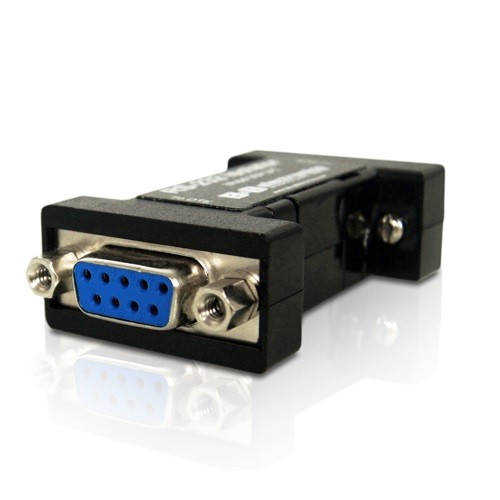

RS232 隔離器 STD 2.5KV B 9Pin 光學隔離 RS-232 發送和接收線路。 隔離器在 DTE 側有一個 DB9S 母連接器，在 DCE 側有一個 DB9P 公連接器。 典型的 DTE 設備包括 PC、終端和打印機。 典型的 DCE 設備包括調制解調器和多路復用器。 這些符合低電壓要求的設備可以很容易地相互通信。

在具有 DB9 針連接器的 DTE 設備上，以下行是輸出：

• 3-TX（發射）
• 4 DTR（數據終端就緒）
• 7 RTS（請求發送）

在具有 DB9 針連接器的 DCE 設備上，以下行是輸出：

• 1 個 DCD（數據載波檢測）
• 2 RX（接收）
• 6 DSR（數據集就緒）
• 8 CTS（清除發送）

Transmission Mode:	Asynchronous, half or full duplex, point-to-point
Interface:	RS-232 9Pin plug 9 Pin socket
Signals Supported:	Transmit Data, Receive Data
Data Rates:	0 to 115.2K bps
Power Requirements:	Port-powered from RS-232 data and handshake lines
Isolation:	2500 V RMS isolation for 1 minute
Dimensions (L x B x H):	61 x 33 x 17 mm
Standards:	RoHS; CE; EN 55022; EN 61000-6-1; EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

RS232 Isolator STD 2.5KV B 9Pin
