概述

PDU 類型

計量型

輸出

插座級測量

否

輸出容量詳細信息

20kW (360/200V), 21.1kW (380/220V), 22.2kW (400/230V), 23kW (415/240V) 總容量; 32A 最大每個輸出相; 16A 最

大每個斷路器負載組; 16A 最大每個 C19 插座; 10A 最大每個 C13 插座

頻率兼容性

50 / 60 Hz

輸出插座

(36) C13; (6) C19

輸出額定電壓

單相 230V (400V), 220V (380V), 240V (415V), 200 (360V)

過載保護

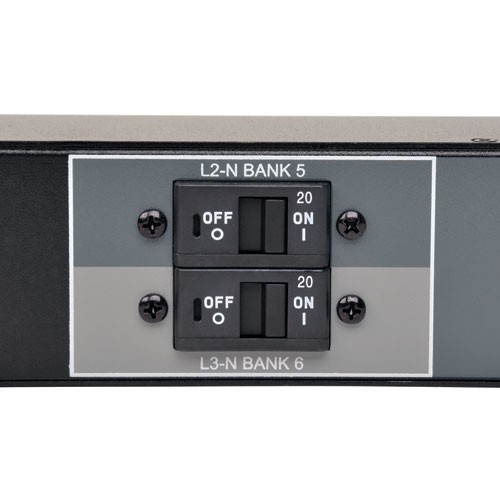

6 20A 雙極斷路器 (2 個每輸出相)

插座類型

IEC-C13, IEC-C19

單個插座切換

否

輸入

PDU 輸入電壓

380; 400

最大輸入電流

32

PDU 插頭類型

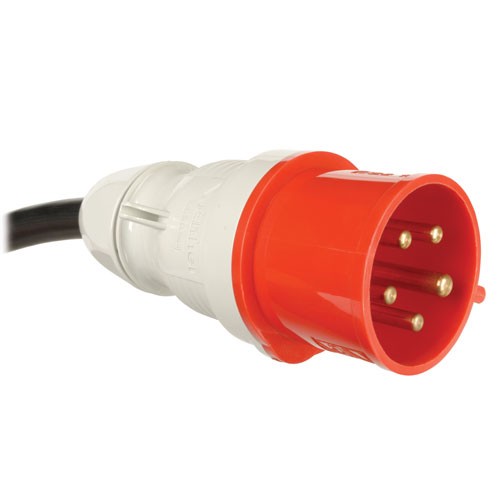

IEC-309 32A 紅色 (3P+N+E)

輸入線長度（英尺）

6

輸入線長度（米）

1.83

輸入相位

3-相

用戶界面, 報警 & 控制

報告的負荷段

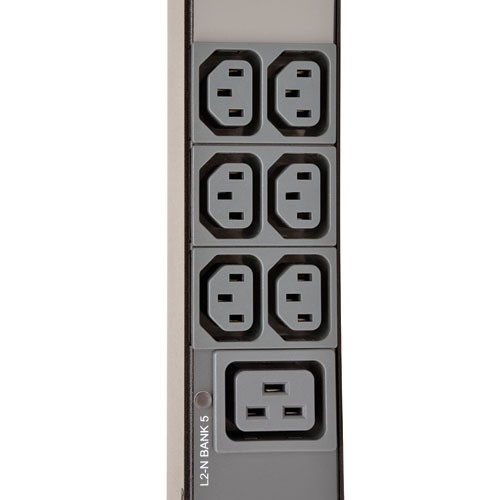

支持監(jiān)視每相輸入電流 (L1, L2, L3) 和 6 個獨立斷路器負載組輸出電流 (B1-B6); 插座是彩色編碼和標簽便于相位和 負載組識別; L1-N 提供黑色插座 (B1, B4); L2-N 提供深灰色插座 (B2, B5); L3-N 提供淺灰色插座 (B3, B6)

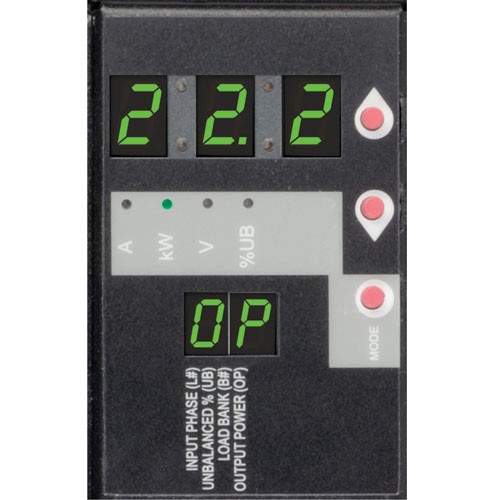

前面板 LCD 顯示

大的 3-數位顯示報告安培數, 千瓦, 電壓, 不均衡率; 小的 2-字符顯示驗證大的顯示測量報告: 輸入-相位 (L#), 負載 組 (B#), 負載不均衡 (UB), 輸出功率 (OP)

前面板 LEDs

一套 6 個 LEDs 驗證了大的 3-數位顯示值: 安培數 (A), 千瓦 (kW), 電壓 (V), 不均衡率 (%UB); 一個額外的 LED 用 于每個輸出負載組 (B1-B6) 提供信息電源的可用性: 綠色 (接通電源, 負載組容量 <80%), 黃色 (接通電源, 負載組 容量 >80%), 紅色 (電源關閉/欠電壓), 紅燈閃爍 (電源關閉/斷路器跳閘)

開關

集合 UP/DOWN 滾動按鈕可用于輸入, 負載組, 電源和負載均衡選項; 附加 MODE 按鈕提供 LEDs查看可用的子選 項每個測量類別

物理參數

運輸尺寸 (hwd / in.)

76.57 x 5.91 x 6.89

運輸尺寸 (hwd / cm)

194.5 x 15 x 17.5

運輸重量 (lbs.)

20.5

運輸重量 (kg)

9.3

單位尺寸 (hwd / in.)

70 x 2.17 x 2.49

單位尺寸 (hwd / cm)

177.8 x 5.51 x 6.32

單位重量 (lbs.)

14.29

單位重量 (kg)

6.49

結構材料

金屬

支持形式因數

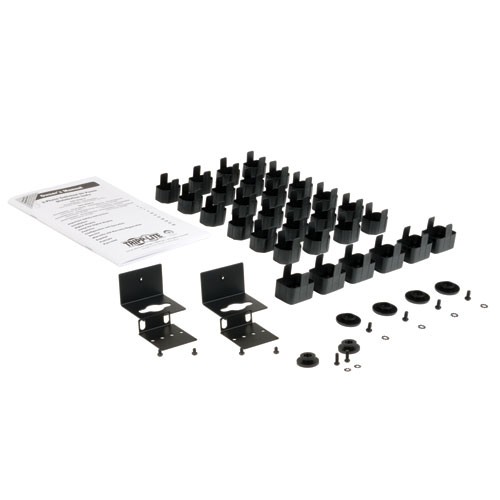

0U 垂直機架式; 包括安裝支架. 支持免工具按鈕式安裝在兼容的機架

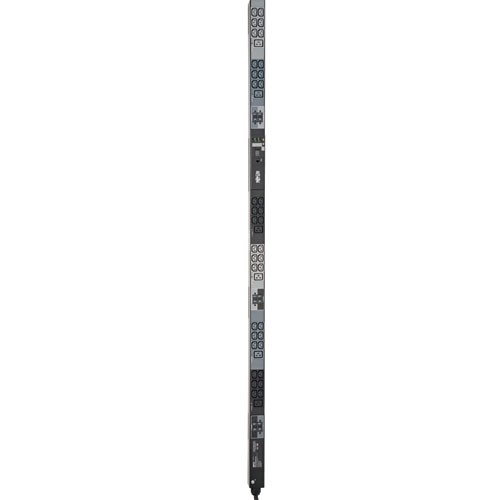

PDU 形狀因數

垂直 (0U)

環(huán)境

工作溫度范圍

32 to 122F (0 to 50C)

儲存溫度范圍

5 to 140F (-15 to 60C)

相對濕度

5-95% non-condensing

操作高度（英尺）

0-10,000

操作高度（米）

0-3000

認證

認證

Tested to CE (IEC 60950-1, EN55022, EN55024), EN Class A (Emissions), ROHS Compliant, TAA Compliant

保修

產品質保期（全球）

2-年有限保修
