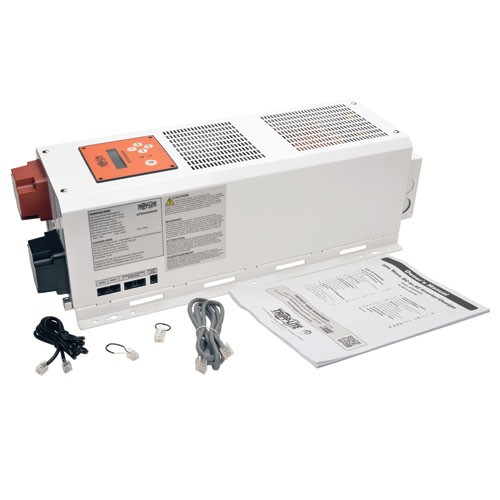

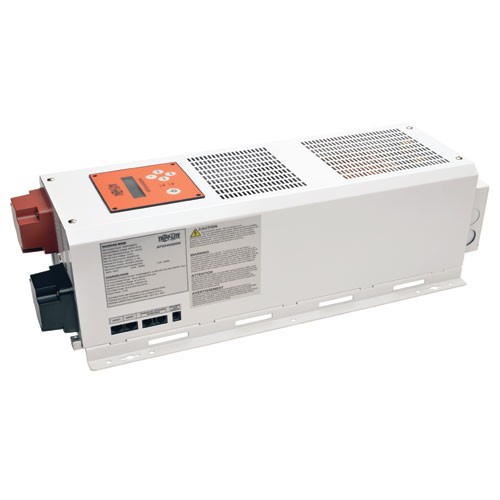

該 APSX4048SW PowerVerter® APS X 線路 4000W 逆變器/充電器具有自動線路到電池轉換和集成的充電系統作為一個延長運行 UPS, 一個獨立的電源來源和一個汽車逆變器. 它提供高達 4000 瓦的純正弦波電源到連接設備, 幫助其更好地履行職責和持續時間更長.該單元能夠工作在一個單相模式和一個非常高效的三相模式適合于高容量的工業和商業設施. 為了提高能力, 多達7個 APSX4048SW 單元能夠配置在并聯以致增強能力至 28 kW.
提供達 4000 瓦的連續 220,230 或 240V 可選擇的 AC 輸入 & 輸出從任何 48V DC 電池或汽車 DC 來源; 50/60 Hz 純正弦波輸出(硬線連接). 當硬線 AC 輸入是通電時, 市電通過連接的設備和電池組再充電通過 3 階段, 1/70 amp 充電系統. 在 UPS 模式下, 該 APS 系統響應停電和嚴重的電壓波動與一個接近瞬時自動切換到電池衍生 AC 輸出. 包括一組大電流 DC 輸入端子以便簡單安裝(用戶提供電池和電纜 - 參見用戶手冊的建議). 通過正弦波效用或發電機動力電池充電和UPS線路
電源操作期間,和正弦波逆變器交流輸出和UPS備份模式. 內置自動電壓調節(AVR) 糾正線路電源 AC 電壓不足和過電壓，而無需使用電池電源在電池充電期間和UPS 待機模式. 可靠的大型變壓器的設計，采用變頻調速權力阻性電子負載或大感性電機，壓縮機等項目與啟動時的大電流需求. 可選項 APSRMSW 有線遠程電源開關與全狀態LED提供遠程電源逆變器on/off開關和連續狀態信息(零件號# APSRMSW 單獨出售). 支持無限數量的運行時間和任意數量的用戶提供的電池連
接. 高度適應各種應用程序和現場的條件與可調的濕/凝膠電池充電器設置類型和可選擇的線路到電池電源電壓轉移.
-
功能作為一個延長運行 UPS, 電源供電來源和逆變器.
-
提供高達 4000 瓦的純正弦波輸出.
-
可以配置成兼?zhèn)鋯蜗嗪腿嗖僮鬟m合于高容量的工業和商業設施.
-
配置多達 7 個單元在并聯以致增強能力至 28 kW.
-
選配有線遙控提供控制高達 9.7 m (32 英尺.) 的距離.
-
220,230 或 240V 可選擇 AC 輸入 & 輸出從任何 48V DC 電池或汽車 DC 來源.
-
雙升壓輸出支持瞬時啟動負載高達 200% 的固定負載狀態長達 10 秒鐘(參見規格表) - OverPower 過功率輸出長時間過載達 150% 以持續 60 秒鐘.
-
3-級, 可選擇 1/70 amp 電池充電與可調設置為濕/凝膠電池類型.
-

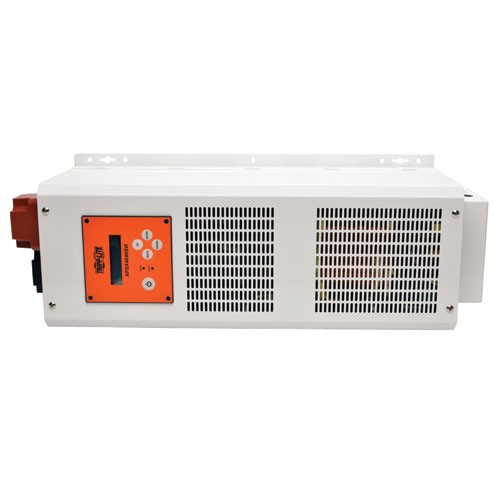

LCD 顯示屏和 4 個觸摸選擇按鈕允許用戶自定義操作.
-
自動過載和熱上升(過熱) 關閉.
-
前面板遠程控制連接器能夠?qū)崿F(xiàn)遠程 off/on 切換(APSRMSW 另售).
-
負荷傳感控制旋鈕使可調負荷閾值需要到自動打開和關閉逆變器在直流負載條件下變化模式.
-
遠程電池溫度感測連接功能通過基于電池溫度調節電荷的浮動電壓電平延長電池壽命.
|
輸出
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出插座
|
(1) 硬線
|
|
輸出 (Watts)
|
4000
|
|
連續輸出容量 (Watts)
|
4000
|
|
峰值輸出容量 (Watts)
|
6000
|
|
輸出額定電壓
|
220/230/240V
|
|
輸出電壓調節
|
LINE POWER (AC): 保持額定正弦波輸出從線路電源來源. INVERTER POWER (AC): 保持正弦波輸出電壓在
+/-2%
|
|
輸出頻率調節
|
50/60 Hz (+/- 0.5 Hz)
|
|
純正弦波輸出
|
是
|
|
輸入
|
|
額定輸入電壓 支持
|
220V AC; 230V AC; 240V AC
|
|
推薦電氣服務
|
DC INPUT: 需求 48VDC 輸入源能力提供 120A 為需求持續時間 (當使用全連續能力 - DC 需求增大在OverPower 和 DoubleBoost 期間操作). 汽車應用,專業硬線連接
|
|
最大輸入 Amps
|
120
|
|
輸入連接類型
|

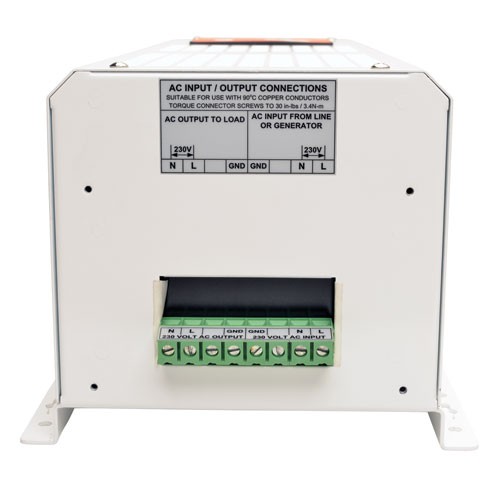

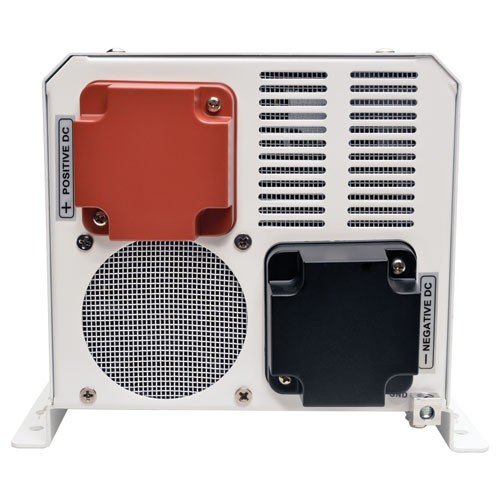

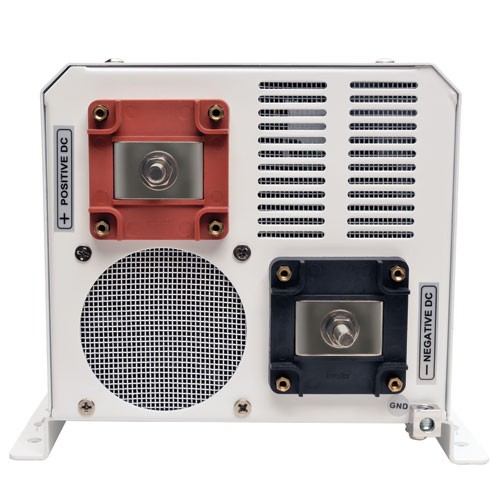

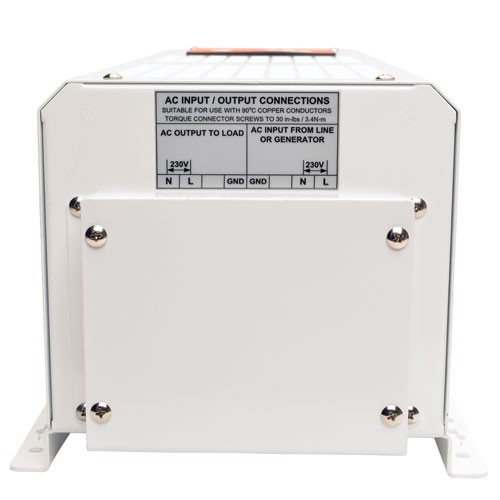

DC INPUT: 一套 DC 螺栓向下接線端子. AC INPUT: 硬線連接通過內置的接線盒和蓋板
|
|
電壓兼容性 (VAC)
|
220; 230; 240
|
|
電壓兼容性 (VDC)
|
48
|
|
電池
|
|
擴展電池運行時間
|
運行時間可擴展與用戶提供任意數量的濕或凝膠型電池
|
|
DC 系統電壓 (VDC)
|
48
|
|
電池組配件（可選）
|
98-121 密封鉛酸電池(可選)
|
|
電池充電
|
可選擇 1/70 amp
|
|
電壓調整
|
|
電壓調節描述
|
包括自動電壓調節，糾正欠電和過電壓回到可用水平
|
|
過電壓糾正
|
過電壓時自動降低 10%
|
|
欠電壓糾正
|
欠電壓時自動上升 10% 和 20%
|
|
用戶界面, 報警 & 控制
|
|
前面板 LEDs
|
LCD 顯示屏提供有關負載百分比的連續狀態信息 (6 級報告) 和電池充電水平 (7 級報告). 請參閱手冊序列.
|
|
開關
|
5 個薄膜開關允許用戶操作和配置單元操作.
|
|
物理參數
|
|
單位尺寸 (hwd / in.)
|
9 x 7.25 x 22.50
|
|
單位重量 (lbs.)
|
49
|
|
結構材料
|
金屬
|
|
環境
|
|
相對濕度
|
0-95% 非凝結
|
|
工作溫度
|
32-104 華氏 / 0-40 攝氏
|
|
線路 / 電池 轉換
|
|
轉換時間 (線路電源到電池模 式)
|
20 毫秒 (全循環) / 10 毫秒 (半循環)
|
|
低電壓轉換到電池電源
|
在 AC "auto" 模式, 逆變/充電切換到電池模式為線路電壓下降至 10 到 80V AC (用戶可調節). 參見手冊
|
|
高電壓轉換到電池電源
|
在 AC "auto" 模式, 逆變/充電切換到電池模式為線路電壓上升至 10 到 40V AC (用戶可調節). 參見手冊
|
|
特殊功能
|
|
遠程控制功能
|
是
|
|
TVSS 接地
|
主接地耳片連接逆變器/充電器到地面或車輛地盤機殼
|
|
保修
|
|
產品保修期 (U.S. & Canada)
|
2-年有限保修
|
|
產品保修期 (國際)
|
2-年有限保修
|
|
產品保修期 (Mexico)
|
2-年有限保修
|
|
產品保修期 (Puerto Rico)
|
1-年有限保修
|
-
