輸出
|
|
頻率兼容性
|
50 Hz
|
|
輸出插座
|
硬線
|
|
輸出 (Watts)
|
3600
|
|
連續輸出容量 (Watts)
|
3600
|
|
峰值輸出容量 (Watts)
|
7200
|
|
輸出額定電壓
|
230V
|
|
輸出電壓調節
|
線路電源 (AC): 保持 230V 額定正弦波輸出從線路電源. 逆變電源 (AC): 保持 PWM 正弦波輸出電壓230 VAC (+/-5%).
|
|
輸出頻率調節
|
50 Hz (+/- 0.3 Hz)
|
|
過載保護
|
包括 12A 輸入斷路器專用于充電系統和 20A 輸出斷路器用于 AC 輸出負載
|
|
純正弦波輸出
|
否
|
|
輸入
|
|
額定輸入電壓 支持
|
230V AC
|
|
推薦電氣服務
|
DC 輸入: 需求 36VDC 輸入源能力提供 114A 為需要持續時間 (當使用全連續能 - DC 需求增加 OverPower和
DoubleBoost 操作). 對于汽車應用，專業的安裝硬線與300A最小電池系統融合建議。
|
|
最大輸入 Amps / Watts
|
DC 輸入: 全連續負荷 - 114A 在 36VDC. AC 輸入: 26 amps 在 230VAC 與全逆變器和充電負荷 (10.4 A最大值充電 器-只 / 聯合輸入負荷來支持充電器和 AC 輸出是自動可控制為 66%-33%-0% 基于使用 AC輸出負荷使用充電器限制 設置 - 參見手冊設置說明)
|
|
輸入連接類型
|

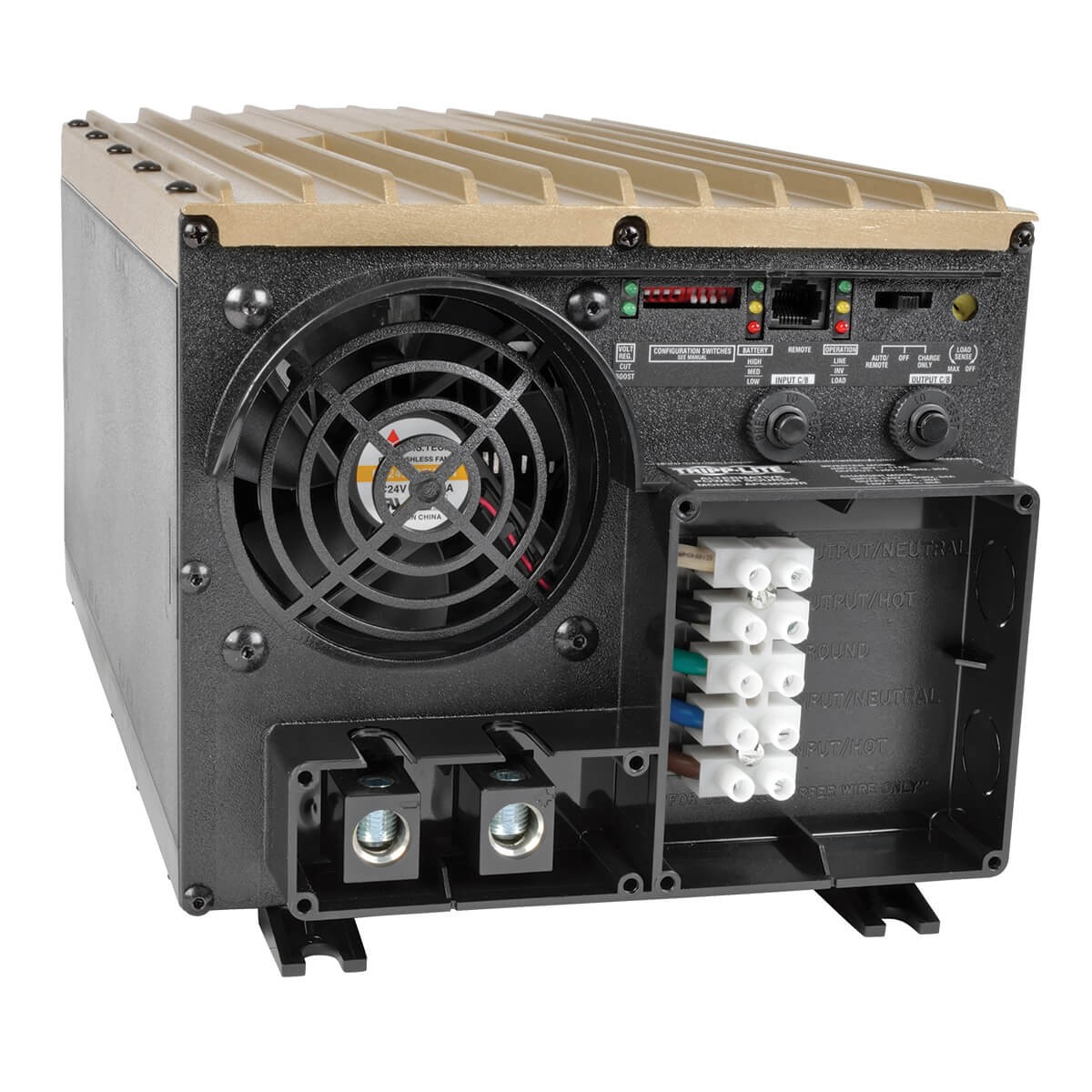

DC 輸入: 設置 2 個 DC 螺栓向下接線端子. AC 輸入: 硬線連接通過內置的接線盒與蓋板
|
|
電壓兼容性 (VAC)
|
230
|
|
電壓兼容性 (VDC)
|
36
|
|
電池
|
|
擴展電池運行時間
|
運行時間可擴展與用戶提供任意數量的濕或凝膠型電池
|
|
DC 系統電壓 (VDC)
|
36
|
|
電池組配件 (選項)
|
98-121 密封鉛酸電池（選配）
|
|
電池充電
|
30-amp high/7.5-amp low
|
|
可擴展的運行時間
|
是
|
|
電壓調節
|
|
電壓調節說明
|
包括自動電壓調節，糾正限電和過電壓回到可用水平
|
|
過電壓校正
|
過電壓會自動降低10％
|
|
欠電壓校正
|
欠電壓會自動提高10％
|
|
用戶界面, 報警 & 控制
|
|

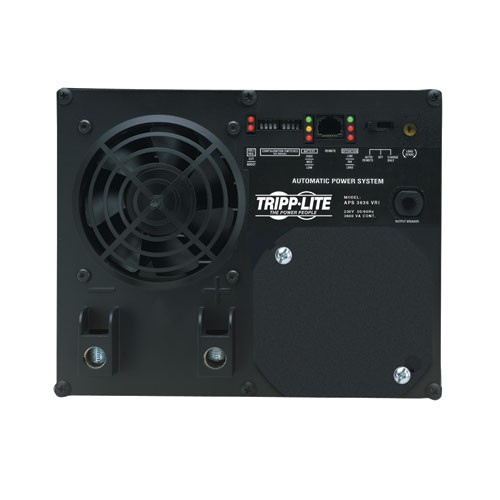

前面板 LEDs
|
設置 6個 LEDs 提供負載百分比連續狀態信息 (6 級報告) 和電池充電水平 (7 級報告). 參見手冊序列圖.
|
|
開關
|
3 個位置 on/off/remote 開關能夠簡單 on/off 電源控制加 "auto/remote" 設定能夠遙遠的控制 on/off 逆變系統，當使 用選項 APSRM4 附件結合時，在使用逆變模式下. 在 AC 不間斷電源模式, "auto/remote" 設置能夠自動轉換從線路 電源到電池電源 - 保持持續的AC電源連接負載
|
|
物理參數
|
|
運輸尺寸 (hwd / in.)
|
13.25 x 15 x 21.13
|
|
運輸尺寸 (hwd / cm)
|
33.66 x 38.1 x 53.67
|
|
運輸重量 (lbs.)
|
63
|
|
運輸重量 (kg)
|
28.6
|
|
單位尺寸 (hwd / in.)
|
7 x 8.5 x 14
|
|
單位尺寸 (hwd / cm)
|
17.78 x 21.59 x 35.56
|
|
單位重量 (lbs.)
|
58
|
|
單位重量 (kg)
|
26.3
|
|
冷卻方式
|
多速風扇
|
|
結構材料
|
聚碳酸酯
|
|
形式因數支持
|
安裝槽使在任何水平面上變頻器的永久性安置（見額外的安裝信息手冊）
|
|
環境
|
|
相對濕度
|
0-95% 非凝結
|
|
線路 / 電池 轉換
|
|
轉換時間（線路電源到電池模 式）
|
20 毫秒 (典型 - 兼容大多數電腦, 服務器和網絡設備 - 驗證負載轉換時間兼容性為 UPS 應用)
|
|
低電壓轉換到電池電源
|
在 AC "auto" 模式, 逆變器/充電器切換到電池模式為線路電壓下降到 144V (用戶可調至 163, 182V - 見手冊)
|
|
高電壓轉換到電池電源
|
在 AC "auto" 模式, 逆變器/充電器切換到電池模式為線路電壓增大到 259V (用戶可調至 264 - 見手冊)
|
|
特殊功能
|
|
負載傳感
|
可選的負載感應功能，可以自動關閉逆變器和啟動作為連接設備電源關閉和打開。前面板負載傳感電位可以設置為切 斷或響應于任何級的負載接通逆變電源，高達150瓦。
|
|
遠程控制功能
|
是
|
|
保修
|
|
產品保修期 (U.S. & Canada)
|
1-年有限保修
|
|
產品保修期 (國際)
|
2-年有限保修
|
|
產品保修期 (Mexico)
|
2-年有限保修
|
|
產品保修期 (Puerto Rico)
|
1-年有限保修
|

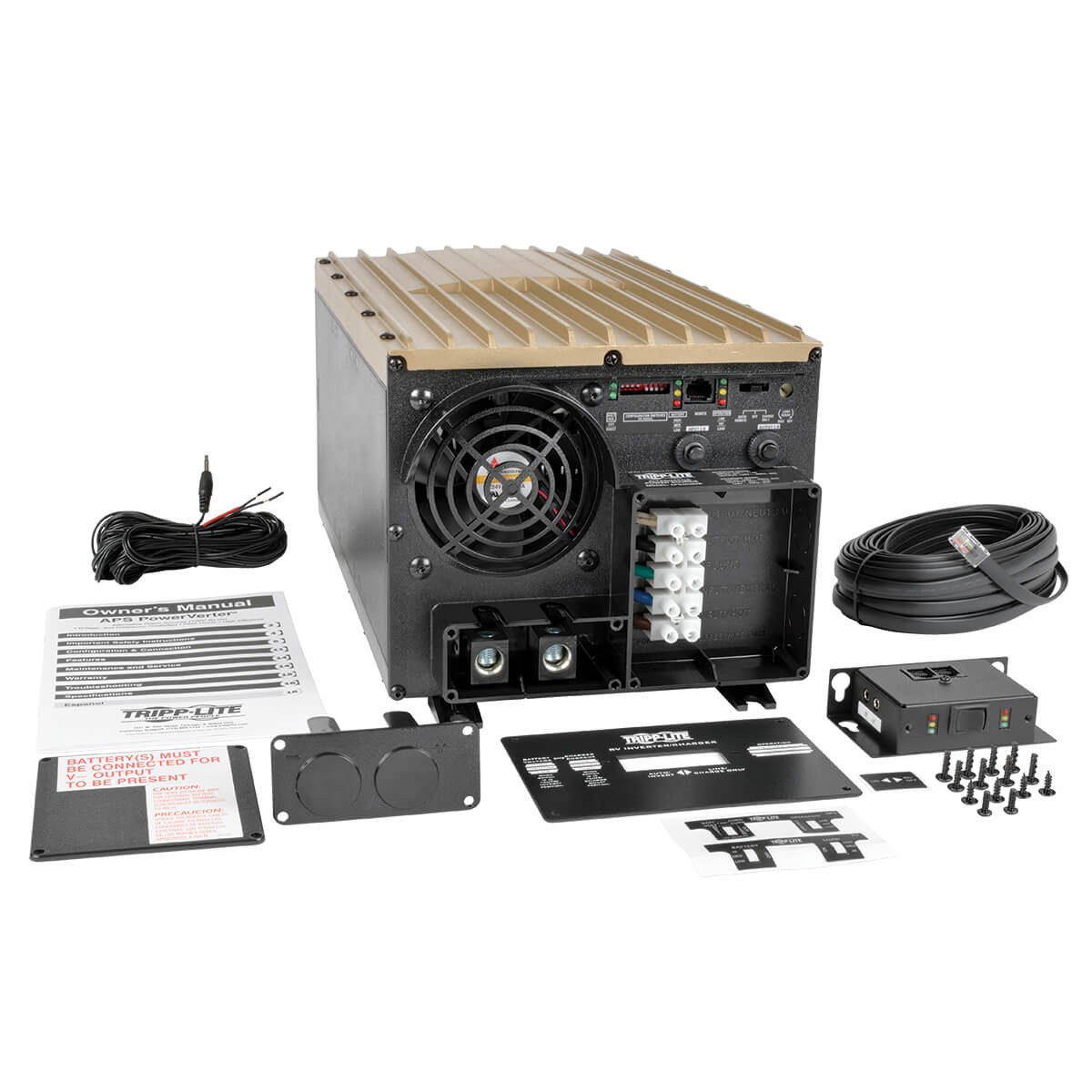

APSINT3636VR
APSINT3636VR
APSINT3636VR
