輸出
|
|
輸出電壓電流容量 (VA)
|
40000
|
|
輸出 kVA 容量 (kVA)
|
40
|
|
輸出功率容量 (Watts)
|
40000
|
|
輸出 kW 容量 (kW)
|
40
|
|
功率因數
|
1
|
|
波峰因數
|
3:1
|
|
額定輸出電壓
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
額定電壓細節
|
出廠默認輸出電壓為 230/400V
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出電壓調節（線路模式）
|
+/-1%
|
|
輸出電壓調節（經濟型模 式）
|
+/- 10% 的額定電壓
|
|
輸出電壓調節（電池模式）
|
+/-1%
|
|
輸出插座
|
硬線
|
|
輸出 AC 波形 (AC 模式)
|
正弦波
|
|
輸出 AC 波形 (電池模式)
|
純正弦波
|
|
輸入
|
|
額定輸入電流（最大負載）
|
60.6A (220/380V) / 58A (230/400V) / 55.6A (240/415V)
|
|
額定輸入電壓（ s）支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
標稱輸入電壓描述
|
3-相 星型, 4 線 (L1, L2, L3, N, G)
|
|
UPS 輸入連接類型
|
硬線
|
|

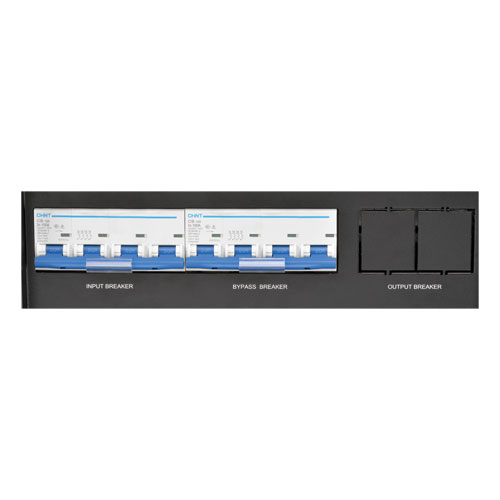

輸入斷路器
|
100A 4 極 斷路器 (415V)
|
|
輸入相位
|
3-相
|
|
電池
|
|
滿載運行時間（分鐘）
|
5.9 分鐘 (40kW)
|
|
半載運行時間（分鐘）
|
15.5 分鐘 (20kW)
|
|
可擴展電池運行時
|
支持可選的外部電池組延長運行時間
|
|
外部電池組兼容性
|
BP480V200; BP480V26B; BP480V300; BP480V400; BP480V40C; BP480V500
|
|
可擴展運行時間描述
|
承包商提供外部電池組接線
|
|
DC 系統電壓 (VDC)
|
+/- 240VDC
|
|
電池充電率（含電池）
|
8.1 小時，從 10 到 90%
|
|
電池更換描述
|
熱插拔， 可更換電池
|
|
可擴展運行時間
|
是
|
|
電壓調節
|
|
電壓調節說明
|
在線， 雙轉換功率調節
|
|
過電壓校正
|
在477V（ 3相， 4線，星型）過電壓的情況下，不用電池電源即可持續運行，將輸出降低到標稱值的1％以內
|
|
欠電壓校正
|
在斷電/欠電壓條件下，不用電池電源即可連續工作至228V（ 70％負載） ; 300V（ 100％負載）
|
|
用戶界面，警報與控制
|
|
前面板LCD顯示屏
|
前面板LCD帶滾動和進入按鈕提供UPS操作模式的顯示，加上電壓和頻率信息; LCD還報告了短路，變頻器故障及過 溫等各種報警情況; 支持英語，法語，德語，俄語，葡萄牙語，西班牙語和土耳其語選項
|
|
開關
|
ON按鈕打開UPS變頻器。 OFF按鈕關閉UPS變頻器。 LCD顯示控制按鈕瀏覽并選擇液晶顯示屏上顯示的項目。 EPO（緊急關機）按鈕使UPS輸出關閉，禁用旁路輸出
|
|
報警取消操作
|
電源故障報警可以使用報警取消開關靜音
|
|
聲音報警
|
報警信號有多種操作條件：電池電量不足，過載，關機，旁路等
|
|
LED 指示燈
|
4-LED顯示：顯示正常的AC輸入，電池電量和故障狀態
|
|
浪涌 / 噪聲抑制
|
|
EMI / RFI AC 噪聲抑制
|
是
|
|
AC 抑制焦耳評級
|
8320
|
|
AC 抑制響應時間
|
瞬時
|
|

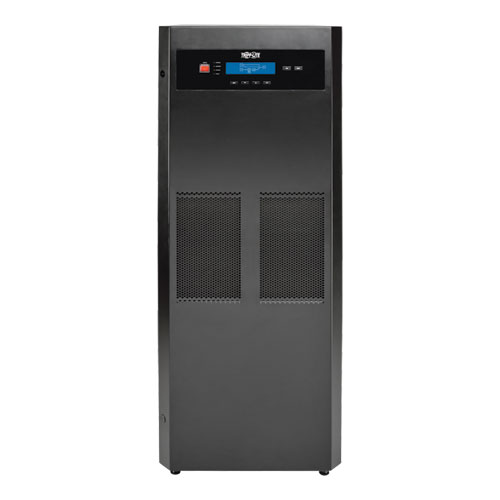

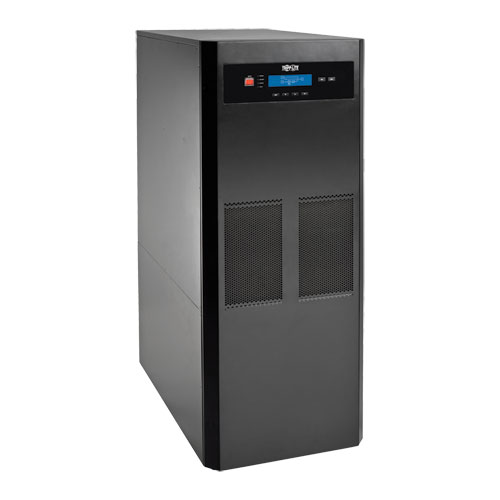

物理參數
|
|
安裝形式因素支持包括配件
|
塔式
|
|
主要形式因素
|
塔式
|
|
UPS 電源模塊尺寸 (hwd, 英寸.)
|
55.1 x 19.3 x 33.1
|
|
UPS 電源模塊尺寸 (hwd, 厘米)
|
139.95 x 49.02 x 84.07
|
|
最大裝置深度 (cm)
|
0
|
|
UPS 電源模塊重量 (lbs.)
|
844
|
|
UPS 電源模塊重量 (kg)
|
382.83
|
|
UPS 運輸尺寸 (hwd / in.)
|
64.6 x 28.5 x 39.8
|
|
UPS 運輸尺寸 (hwd /cm)
|
164.08 x 72.39 x 101.09
|
|
運輸重量 (lbs.)
|
926
|
|
運輸重量 (kg)
|
420
|
|

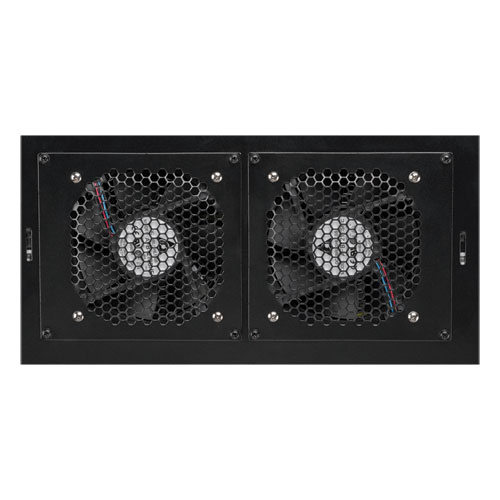

冷卻方式
|
風扇
|
|
UPS 外殼材料
|
鋼
|
|
主 UPS 高度 (mm)
|
1400
|
|
主 UPS 寬度 (mm)
|
490
|
|
主 UPS 深度 (mm)
|
841
|
|
運輸高度 (mm)
|
1641
|
|
運輸寬度 (mm)
|
724
|
|
運輸深度 (mm)
|
1011
|
|
環境
|
|
工作溫度范圍
|
+32 to +104 華氏溫度 / 0 to +40 攝氏溫度
|
|
存儲溫度范圍
|
+4 to +104 華氏溫度 / -20 to +40 攝氏溫度
|
|
相對濕度
|
Up to 95%, 非凝結
|
|
AC 模式 BTU / Hr. (滿載)
|
7030
|
|
AC 經濟模式 BTU / Hr. (滿載)
|
1740
|
|
電池模式 BTU / Hr. (滿載)
|
1379
|
|
AC 模式效率等級 (100%負載)
|
95%
|
|
AC 經濟模式效率等級 (100% 負載)
|
99%
|
|
操作海拔 (ft.)
|
0 到 6560 英尺
|
|
聲頻噪聲
|
在1m前方小于 60dBA
|
|
操作海拔 (m)
|
0 到 2000m
|
|
通信
|
|

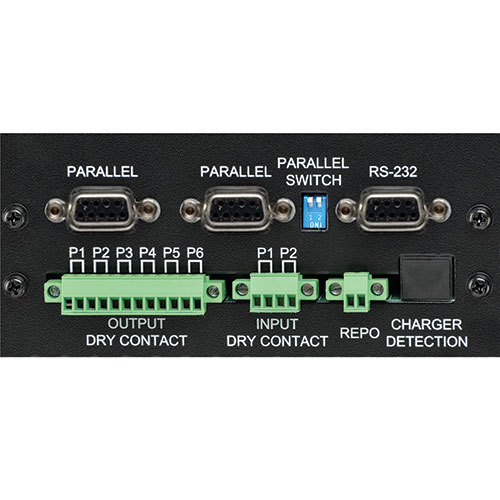

通訊接口
|

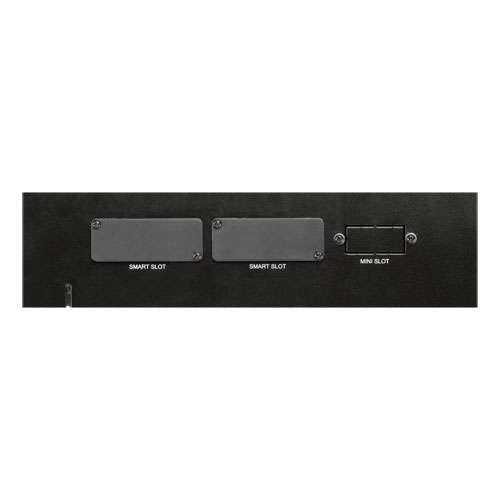

DB9 串口; SNMP/Web 界面卡插槽
|
|
PowerAlert 軟件
|
可通過 www.tripplite.com/poweralert 免費下載
|
|

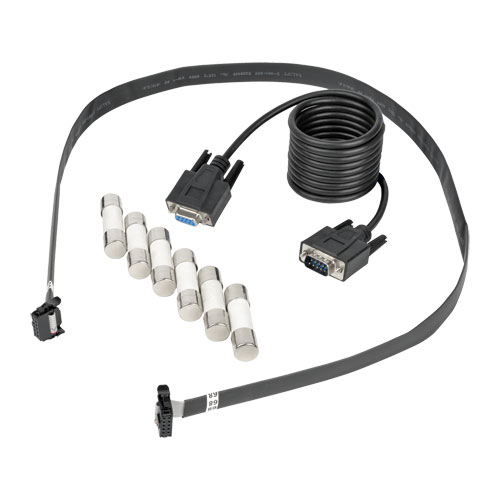

通訊線纜
|
DB9 線纜
|
|
線路 / 電池 轉移
|
|
轉移時間
|
無轉移時間 (0 毫秒.) 在線式, 雙轉換模式
|
|
低電壓轉移到電池電源 (設定值)
|
在掉電/欠壓條件下，在228VAC（ 70％負載） / 300VAC（ 100％負載）的情況下，不用電池電源即可持續運行。 在此之下，使用備用電池電源來維持輸出
|
|
高電壓轉移到電池電源 (設定值)
|
在過電壓到477VAC的情況下，不用電池電源即可持續運行，從而將輸出降低到標稱值的1％以內。 在此之上，使用 備用電池電源來維持輸出
|
|
特殊功能
|
|
接地片
|
是
|
|
冷啟動（ 電源故障期間以電池模式 啟動）
|
支持冷啟動操作
|
|
高可用性UPS特性
|
自動逆變器旁路; 熱插拔電池
|
|
綠色節能特點
|
高效經濟運行模式; 每天調度小時的經濟運行模式
|
|
認證
|
|
UPS 認證
|
CE
|
|
UPS 認證細節
|
EN 62040-2: 2006+AC: 2006
|
|
保修
|
|
產品保修期（國際）
|
2-年有限保修
|
