Tripp Lite 的 PDUNV 是一個 1.6-3.8kW / 16A / 100-240V 單相基本型電源分配單元 (PDU) 在其分配 100-240V 電源到多個負載在 IT, 工業和類似的應用程序從一個UPS系統,發電機或?qū)嵱帽谘b電源插座. 該 PDUNV 接受輸入電源在一定范圍 100-240V, 使其與世界各地的應用程序兼容. 一個 10-英尺. 電源線與 C20 插頭和一套5個插頭適配器使其能夠連接到 5-15R, 5-15/20R, L5-20R, L6-30R, C13 或 C19 插座. 該 PDUNV 的 C13 和 C19 插座能通過使用適當?shù)牟孱^適配器 (列如 C14 到 5-15R). 一個無開關設計，防止意外關閉，并防止停機由于人為錯誤保障。它適用于1U或0U（垂直）機架式安裝，以及壁掛式，工作臺，并在柜臺安裝。所有安裝配件。
-
16A 單相 100-240V 基本型電源分配單元 / PDU
-
附 C20 輸入插頭與 15 ft. / 4.5m 電源線(連接到 C19 100-240V)
-

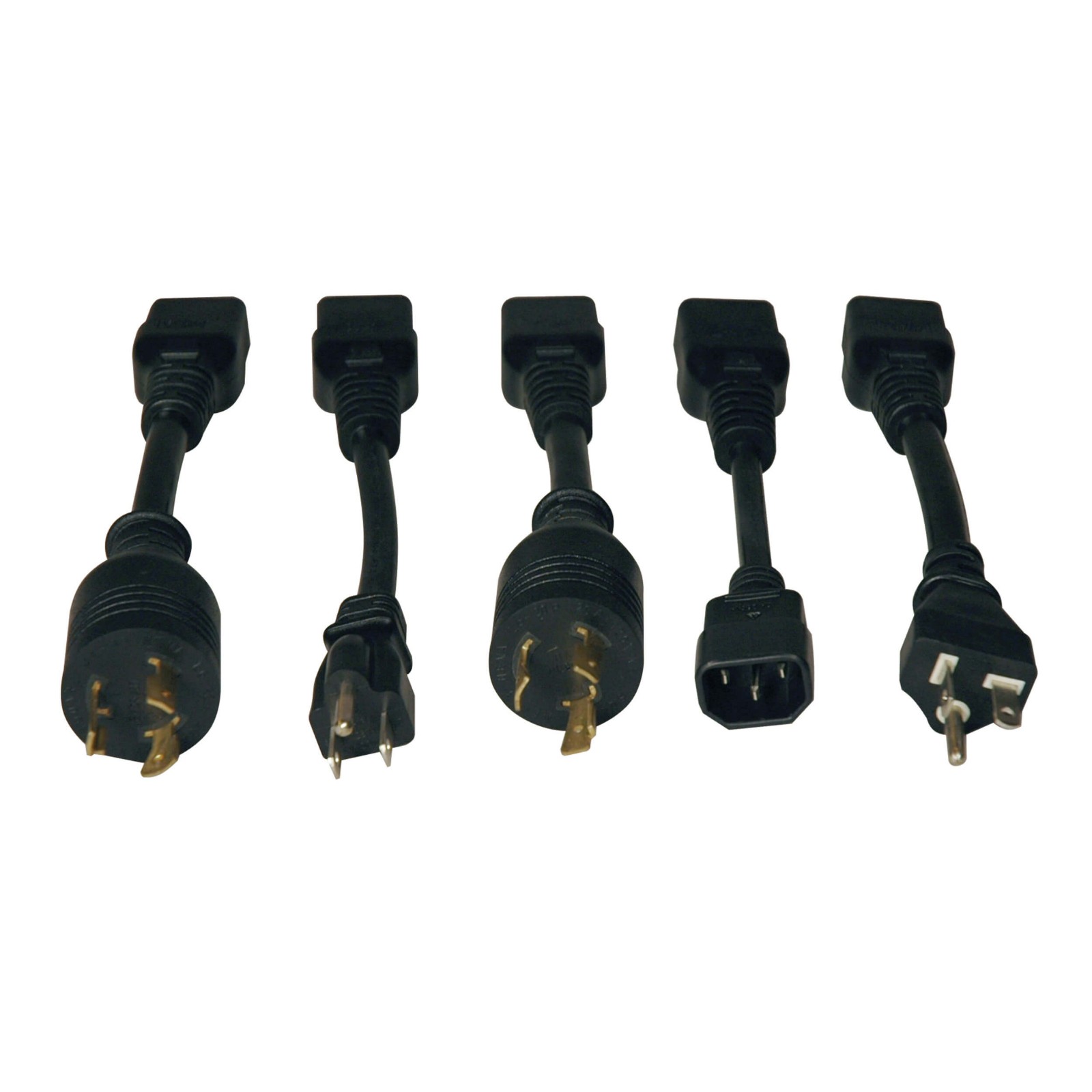

包裝包括 5 個 C19 適配器與帶有鎖定固定插件能夠轉換為 C14(連接到 C13 100-240V), L6-20P(連接到 L6-20R 20A 208/240V), L5-20P(連接到 L5-20R 20A 120V), 5-20P(連接到 5-20R 20A 120V) 和 5-15P(連接到 5-15R 15A 120V)
-
1U 水平機架格式安裝在一個機架空間.
-

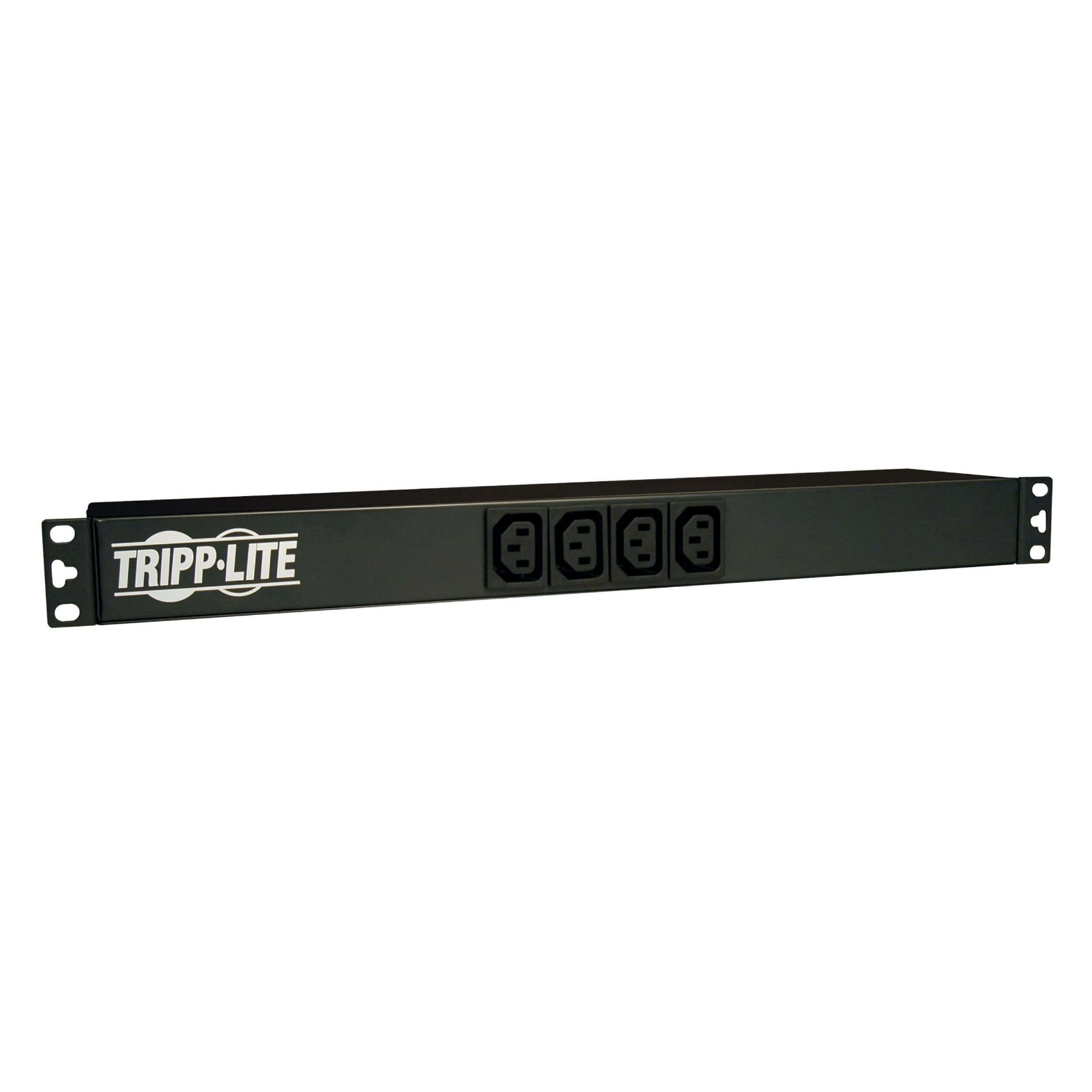

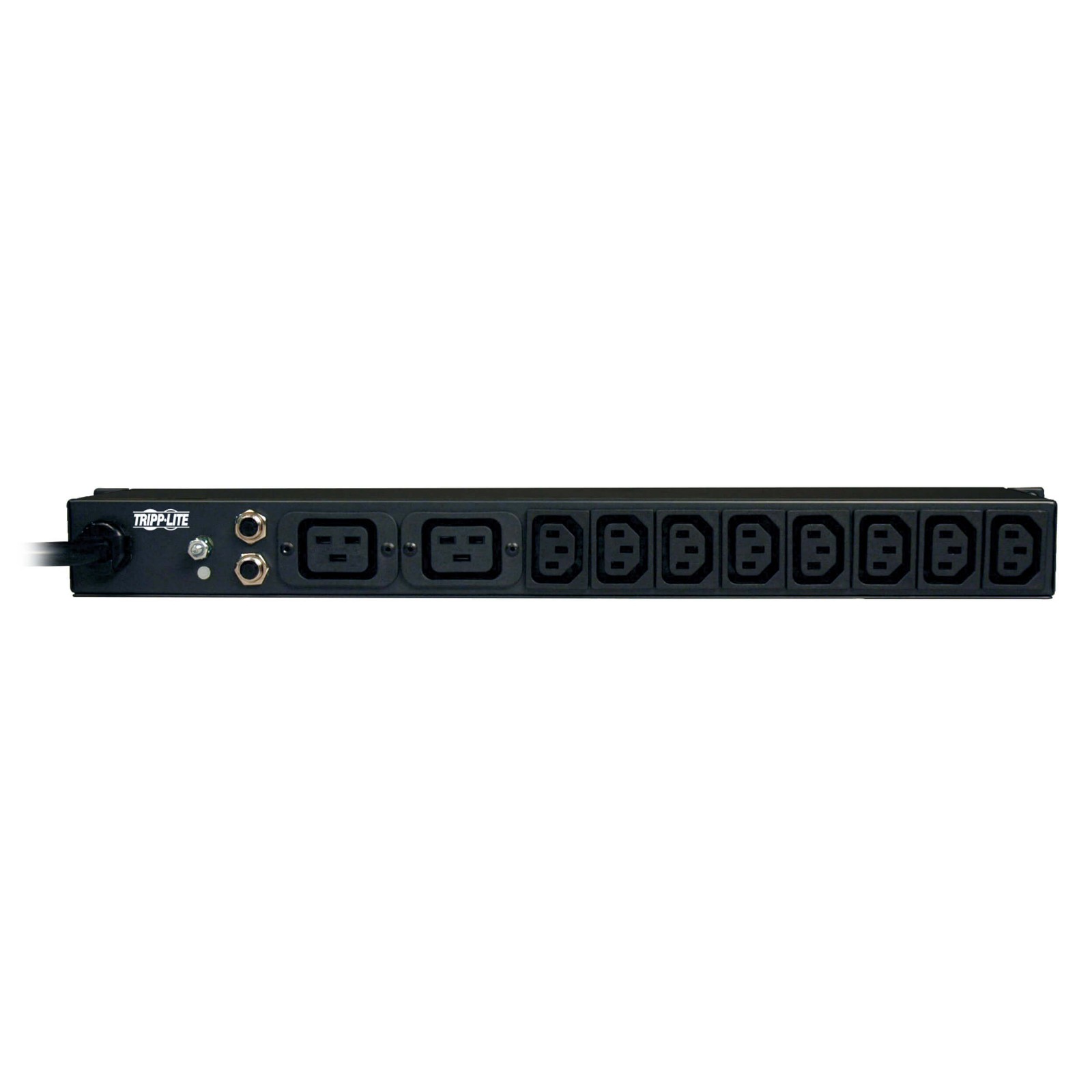

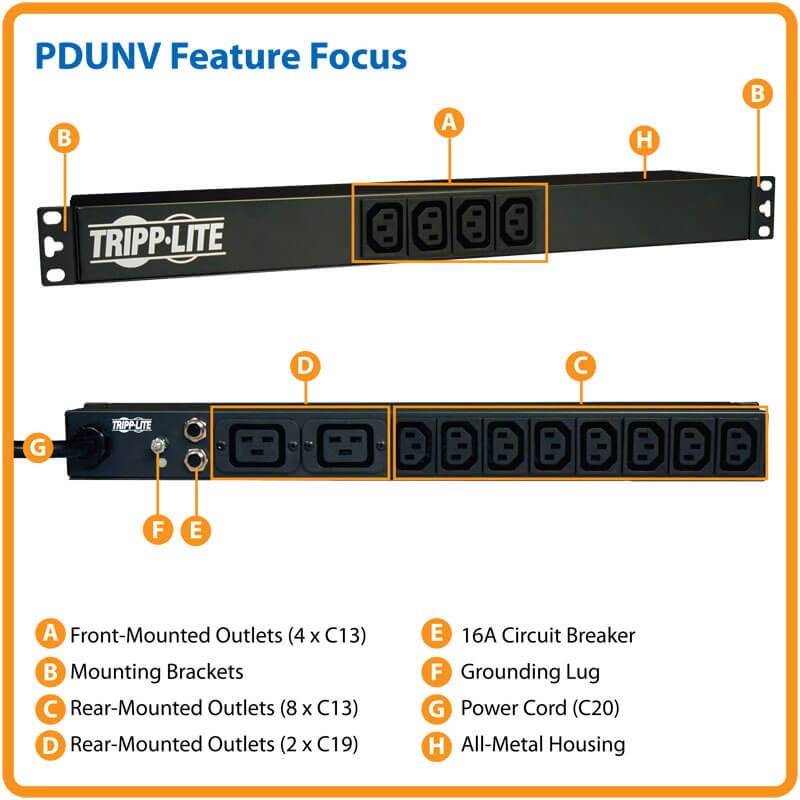

14 插座:(4) C13 正面;( 2) C19 &(8) C13 背面.
-
安裝法蘭支持安裝在 2 和 4 立柱機柜, 與額外添加支持掛壁式和下柜臺安裝格式.
-
安裝法蘭是可逆的前方或后方安裝.
-
選項 PDUSIDEBRKT 能夠 0U 垂直機架式安裝在兼容 機柜中.
-
后板接地耳.
|
概述
|
|
PDU 類型
|
基本型
|
|
輸出
|
|
輸出容量詳細信息
|
1.9kW (120V), 2.0kW (127V), 1.6kW (100V), 3.3kW (208V), 3.5kW (220V), 3.7kW (230V), 3.8kW (240V), 3.2kW (200V); 16A 最大
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出插座
|
(12) C13; (2) C19
|
|
輸出額定電壓
|
100-240V 標稱, 單相
|
|
過載保護
|
16A
|
|
輸出類型
|
IEC-C13, IEC-C19
|
|
單個輸出切換
|
無
|
|
輸入
|
|
PDU 輸入電壓
|
100; 120; 127; 200; 208; 220; 230; 240
|
|
最大輸入電流
|
16
|
|
PDU 插頭類型
|
NEMA 5-15P; NEMA 5-20P; NEMA L5-20P; NEMA L6-20P; IEC-320 C14; IEC-320 C20
|
|
輸入線長度（英尺）
|
10
|
|
輸入線長度（米）
|
3
|
|
輸入相位
|
單相
|
|
用戶界面，警報和控制
|
|
開關
|
n/a
|
|
物理參數
|
|
運輸尺寸（HWD，英寸）
|
2.5 x 10 x 20.25
|
|
運輸尺寸（HWD，厘米）
|
6.35 x 25.4 x 52.1
|
|
運輸重量（磅）
|
3.8
|
|
運輸重量（公斤）
|
1.72
|
|
單位尺寸 (hwd / 英寸.)
|
1.75 x 17.5 x 4.25
|
|
單位尺寸 (hwd / 厘米)
|
4.44 x 44.45 x 10.8
|
|
單位重量 (磅.)
|
3.2
|
|
單位重量 (公斤)
|
1.45
|
|
結構材料
|
金屬
|
|
支持形式因數
|
1U 機架式, 0U 垂直機架式, 掛壁式, 和柜臺下安裝
|
|
PDU 形狀因數
|
水平 (1U, 2U, etc)
|
|
插座測量 (中心到中心)
|
兩者距離 前側 (C13) 插座 = 28.75mm; 兩者距離 后背 (C19) 插座 = 55mm; 兩者距離 后背 (C13) 插座 = 28.75mm
|
|
環境
|
|
儲存溫度范圍
|
5 to 122F (-15 to 50C)
|
|
相對濕度
|
5 to 95% non condensing
|
|
操作海拔 (英尺.)
|
0-10,000
|
|
操作海拔 (米)
|
0-3000
|
|
認證
|
|
認證
|
Tested to UL60950-1 (USA), CSA (Canada), CE (EU)
|
|
保修
|
|
產品保修期（全球）
|
5-年有限保修
|
-
1U 機架式 PDU
-
安裝硬件
-
一套 5 個插頭適配器
-
用戶手冊和保修信息
