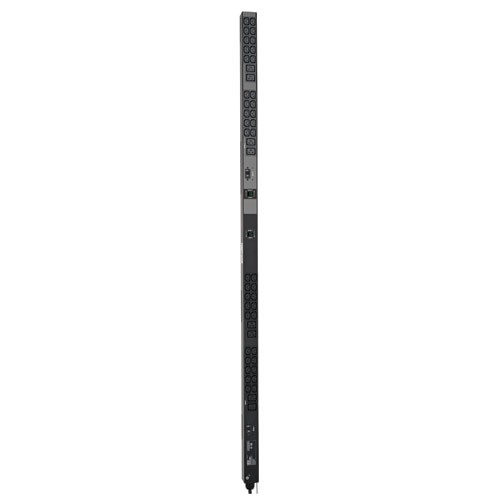

該 70-英寸 (178-厘米) PDUMV32HV 32A 230V 7.4kW 單相計量型電源分配單元.擁有 48 個輸出插座分配單相 AC 電源到機架安裝設備, 包括計算機, 路由器, 交換機和服務器.
輸出插座是被布置在兩個不同的負荷組，每組 24 插座 (4 C19 和 20 C13), 一個專用的 20A 斷路器和一個數字電流表報告負荷組的實時輸出電流. 該電流表讓您直觀地監視每個組和保持平衡負載,防止由于斷路器跳閘電路過載和停機時間. 特殊的守衛防止斷路器跳閘. 插座, 斷路器和電流表是彩色編碼和標記以便于識別.
一個理想的 PDU 為服務器機房, 網絡機柜和數據中心, 該 PDUMV32HV 的全金屬外殼準備垂直安裝在機架使用預裝9毫米按鈕或包含的硬件. 該 IEC-309 32A 藍色輸入插頭與 10-英尺 (3-米) 電源線連接到您的設備兼容的 AC 電源, 發電機或受保護的 UPS. 包括 C20 和 C14 插鎖插入連接到組件的插頭，以確保它們保持連接和連續供電。使用附帶的接地螺釘連接，需要一個機箱接地的設備。

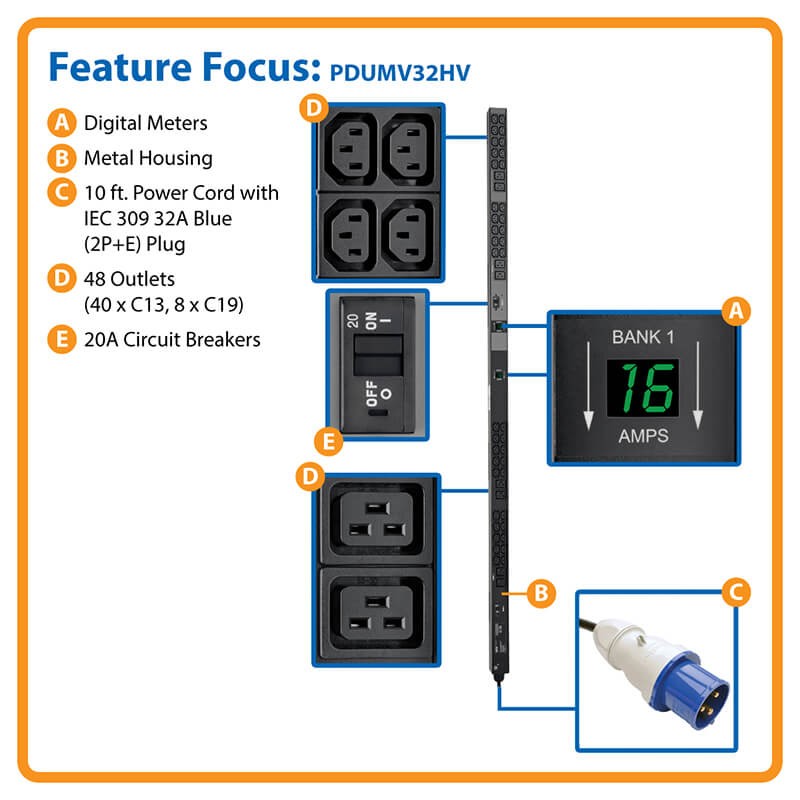

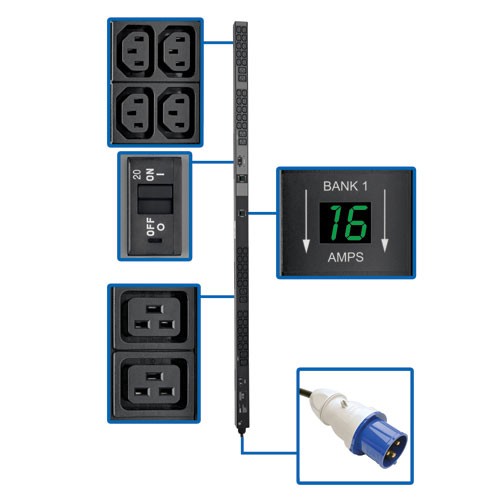

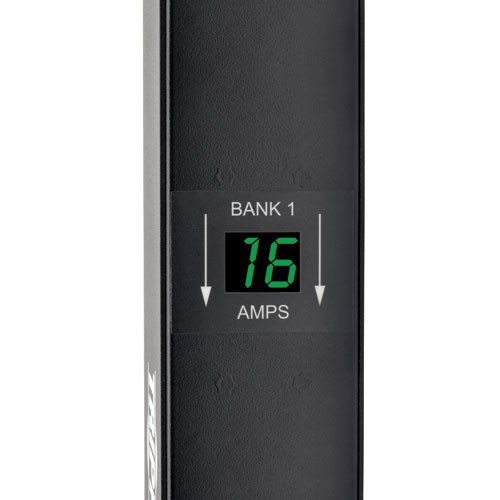

數字電流表幫助防止過載
-
雙數字電表報告實時輸出電流.
-
可視監控 PDU 負荷水平防止過載，隨著越來越多的設備連接.
分配大量的單相電源
-
32A 230V 7.4kW 計量型 PDU
-

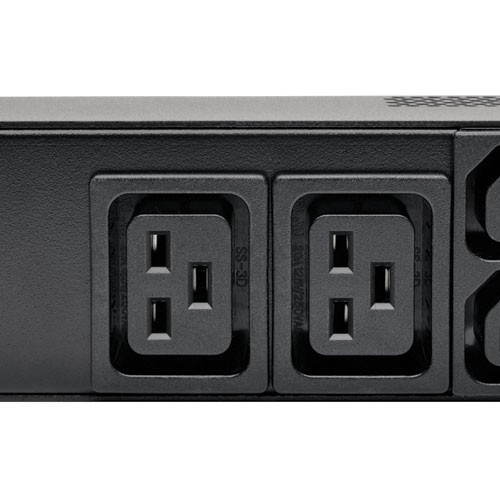

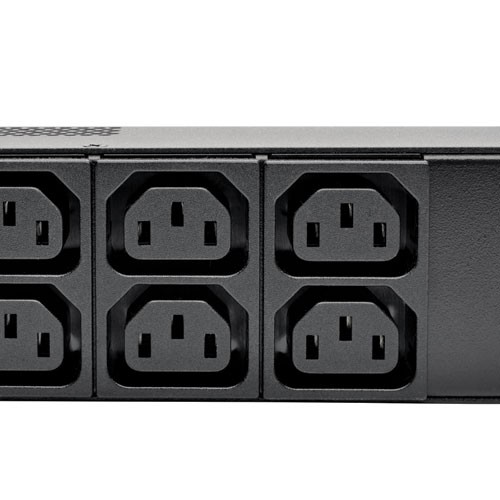

48 230V 插座—24 每負載組(4 C19 和 20 C13)—分配單相電源連接設備.
-

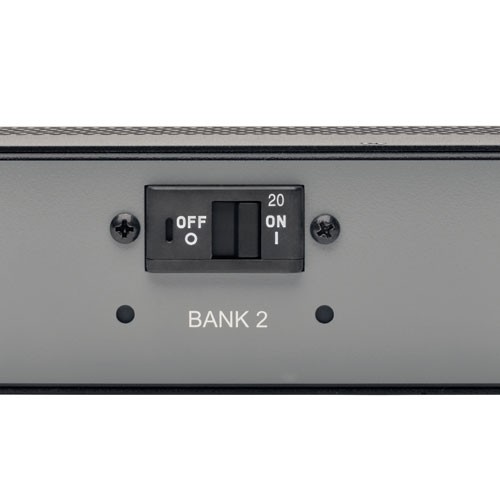

雙負載組有獨立的20A斷路器和數字電流表.
-
特別守衛防止斷路器意外跳閘.
-
每負載組都有顏色編碼和標簽，方便識別.
連接到 AC 電源
-

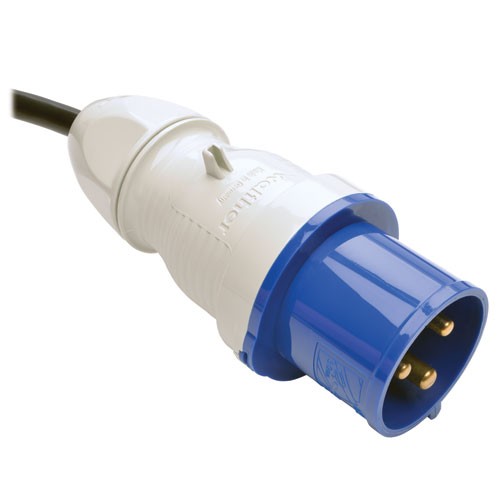

IEC-309 32A 藍色輸入插頭與 10 ft.(3 m) 電源線為簡單連接到主電源, 發電機或受保護的 UPS.
-
包括插鎖插入確保組件保持連接和動力.
-
包括地腳螺釘，設備要求機殼接地.
易于安裝使用或不使用工具
-

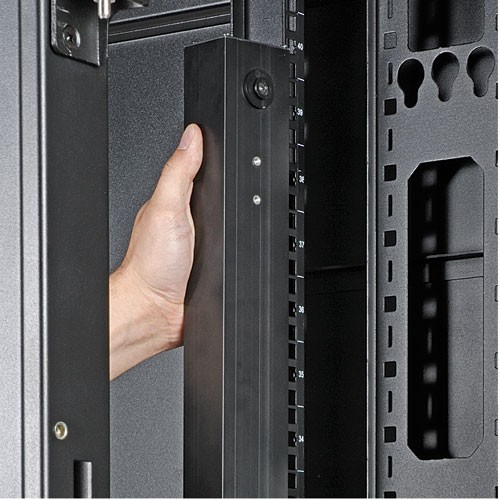

使用預安裝9毫米固定按鈕可立即免工具安裝0U（包括備用2.9毫米和4.6毫米按鈕）.
-
螺母和螺栓垂直安裝與包括安裝硬件.
-
使用包括 included PDUMVROTATEBRKT 安裝附件為后置插座安裝.
TAA-合規性
-
符合針對GSA計劃購買聯邦貿易協定法（TAA）.
|
概述
|
|
PDU 類型
|
計量型
|
|
輸出
|
|
輸出容量詳細信息
|
7.4kW (230V 輸入), 6.4kW (200V 輸入), 6.7kW (208V 輸入), 7kW (220V 輸入), 7.7kW (240V 輸入); 32A 最大總輸
出; 20A 最大每個斷路器負載組; 16A 最大每個 C19 插座, 10A 最大每個 C13 插座
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出插座
|
(40) C13; (8) C19
|
|
輸出額定電壓
|
200-240V 標稱, 單相
|
|
過載保護
|
一套 2 個 20A 斷路器保護輸出負載組 1 和組 2
|
|
插座類型
|
IEC-C13, IEC-C19
|
|
單個插座切換
|
否
|
|
輸入
|
|
PDU 輸入電壓
|
230
|
|
最大輸入電流
|
32
|
|
PDU 插頭類型
|
IEC-309 32A 藍色 (2P+E)
|
|
輸入線長度（英尺）
|
10
|
|
輸入線長度（米）
|
3.05
|
|
輸入相位
|
單相
|
|
用戶界面, 報警 & 控制
|
|
報告的負荷段
|
支持每個輸出負載組的輸出電流的本地監控;插座，斷路器，電流表是彩色編碼和標記，便于識別（黑色：20A負載 組1/灰色：20A負載組2）
|
|
前面板 LCD 顯示
|
設置兩個數字電流表報告輸出電流在兩段負載組
|
|
前面板 LEDs
|
n/a
|
|
開關
|
n/a
|
|
物理參數
|
|
運輸尺寸 (hwd / in.)
|
75.87 x 9.65 x 6.89
|
|
運輸尺寸 (hwd / cm)
|
192.7 x 24.5 x 17.5
|
|
運輸重量 (lbs.)
|
16.98
|
|
運輸重量 (kg)
|
7.7
|
|
單位尺寸 (hwd / in.)
|
70 x 2.17 x 2.52
|
|
單位尺寸 (hwd / cm)
|
177.8 x 6.88 x 6.4
|
|
單位重量 (lbs.)
|
12.35
|
|
單位重量 (kg)
|
5.6
|
|
結構材料
|
金屬
|
|
支持形式因數
|
0u 垂直安裝在設備機架，以及在柜臺和墻壁安裝
|
|
PDU 形狀因數
|
垂直 (0U)
|
|
環境
|
|
工作溫度范圍
|
32 to122F (0 to 50C)
|
|
存儲溫度范圍
|
5 to 140F (-15 to 60C)
|
|
相對濕度
|
5-95% 非凝結
|
|
操作高度（英尺）
|
0-10,000
|
|
操作高度（米）
|
0-3000
|
|
認證
|
|
認證
|
Tested to CE EN 60950-1, CE Class A (Emissions)
|
|
保修
|
|
產品質保期（全球）
|
2-年有限保修
|
-
PDUMV32HV 32A 230V 7.4kW 單相計量型 PDU
-

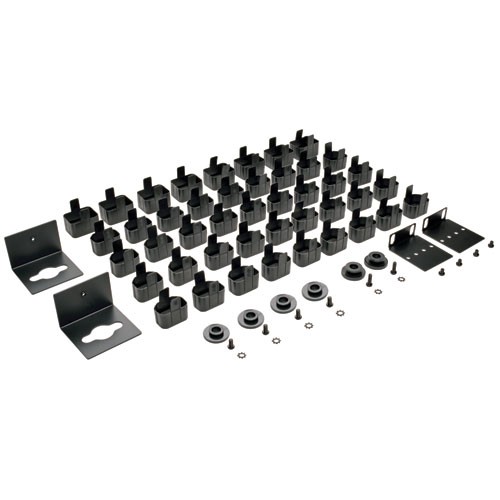

插件插鎖(8 C20, 40 C13)
-
備用安裝按鈕, 2.9 mm/4.6 mm
-
接地螺釘
-
安裝硬件
-
用戶手冊
