PDUMNH16HVAT 3.7kW單相230V ATS /監控PDU提供遠程電源監控，并為具有非冗余電源配置的網絡設備啟用冗余電源。 適用于數據中心和服務器機房，安裝在EIA標準19英寸機架的1U空間中，并具有IEC309 16A藍色插座，用于連接單個設備或0U 230V垂直PDU與IEC309 16A藍色插頭。
帶有IEC309 16A的雙10英尺輸入線藍色插頭可連接到單相主級和次級單相電源，包括異相電源。 PDU不斷評估兩個輸入源的電源質量。 動態固態（TRIAC）自動轉換開關允許PDU在1-5毫秒內切換到輔助源，如果主源出現故障或變得不穩定，以確保連接的設備保持供電。
內置以太網網絡接口可通過Web瀏覽器，SSH，Telnet或SNMP遠程訪問PDU進行電源監控，配置，控制和通知。 提供實時負載/當前數據，具有計費級精度（+/- 1％）。 分層訪問權限允許管理員和訪客登錄。自動警報有助于防止過載，斷電和停機。 帶LED指示燈的數字顯示屏可通過選購的ENVIROSENSE模塊（另售）指示電源的可用性，電壓，輸入狀態，輸出負載和功率因數以及溫度和濕度條件。
主要和次要輸入電源冗余
-
提供遠程電源監控，并為具有非冗余電源配置的網絡設備提供冗余電源
-

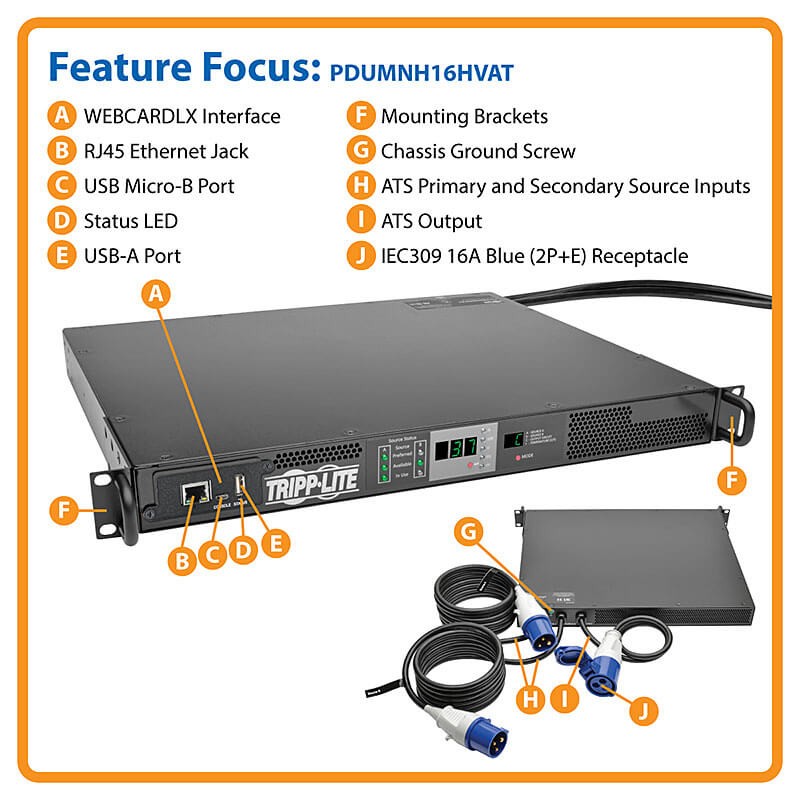

IEC309 16A具有10英尺電源線的藍色（2P + E）輸入插頭連接到單獨的主單相和次級單相電源
-
當與單個UPS一起使用時起到容錯，熱插拔UPS保護; 當每根電源線連接到單獨的UPS時，起到全冗余UPS保護
內置IEC309 16A藍色插座
-
單個設備供電或通過帶有IEC309 16A藍色輸入的0U 230V PDU間接供電設備（單獨出售）。
自動轉換開關
-
動態固態（TRIAC）自動轉換開關
-
如果主源出現故障或變得不穩定，則切換到次級電源
-
1-5 毫秒的轉換時間可確保連接設備的不間斷運行
-
內置處理器監控電源，并防止次級電源不可用或質量低于主電源的開關
帶LED的多功能數字顯示屏
-
報告主電源和次級電源的輸入狀態，電源可用性，線路電壓，頻率，安培，千瓦和功率因數
高級網絡監控
-
內置以太網網絡接口允許通過Web瀏覽器，SSH，telnet或SNMP進行電源監控，配置，控制和通知的完全遠程訪問
-
具有計費等級精度的實時負載/當前數據（+/- 1％）
-
分層訪問權限允許管理員和來賓登錄
-
可選的 ENVIROSENSE 模塊(另售) 監控溫度和濕度
寬廣的通信兼容性
-
支持 HTTP, HTTPS, PowerAlert® 網絡管理系統, SMTP, SNMPv1, SNMPv2, SNMPv3, Telnet, SSH, FTP, DHCP, BOOTP 和 NTP
-
10/100 Mbps自適應，可與10/100 Base-T網絡通訊

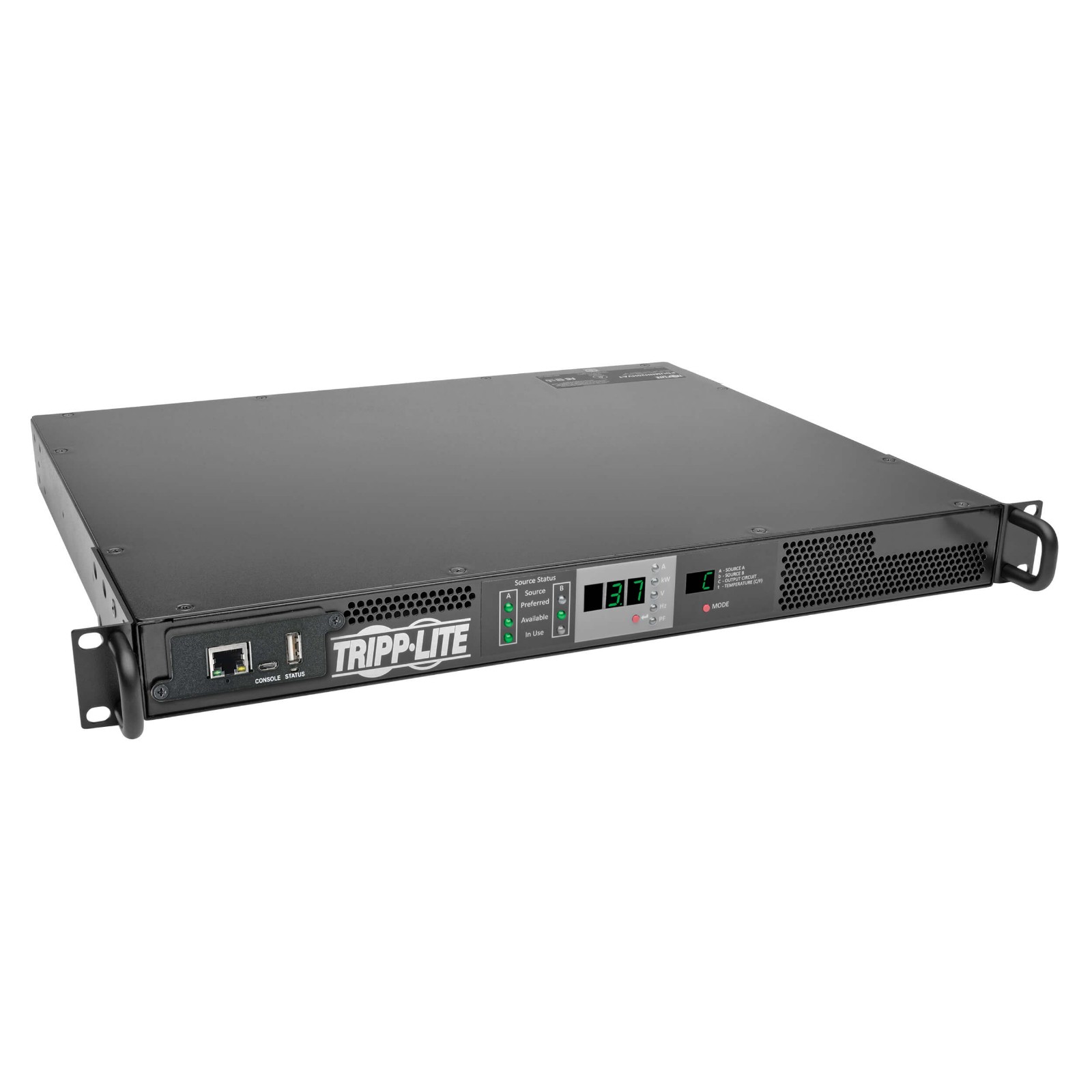

水平安裝在1U機架空間
-
兼容EIA標準19英寸4柱機架和機架式機柜
-
可選的 PDU4PKIT 導軌套件（另售）增加了后安裝支架
|
概述
|
|
PDU 類型
|
監控型; 自動轉換開關
|
|
輸出
|
|
輸出容量細節
|
3.8kW (240V); 3.7kW (230V); 3.5kW (220V); 3.3kW (208V); 3.2kW (200V); 16A 最大
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出插座
|
(1) IEC309 16A 藍色 (2P+E)
|
|
輸出額定電壓
|
240, 230, 220, 208, 200
|
|
過載保護
|
n/a
|
|
輸入
|
|
PDU 輸入電壓
|
200; 208; 220; 230; 240
|
|
推薦電氣服務
|
16A 230V
|
|
最大輸入電流
|
16
|
|
PDU 插頭類型
|

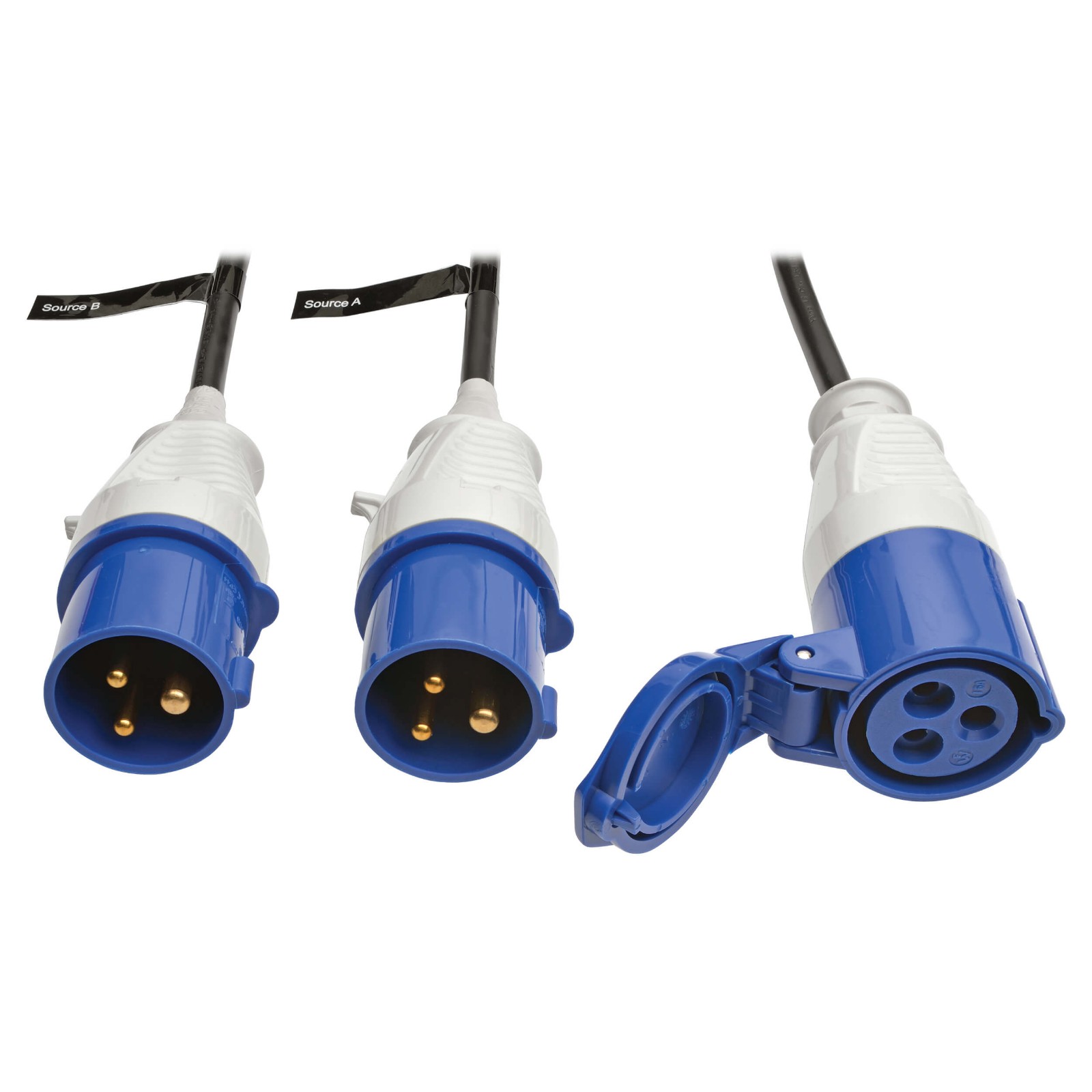

IEC-309 16A 藍色 (2P+E)
|
|
輸入線詳細信息
|

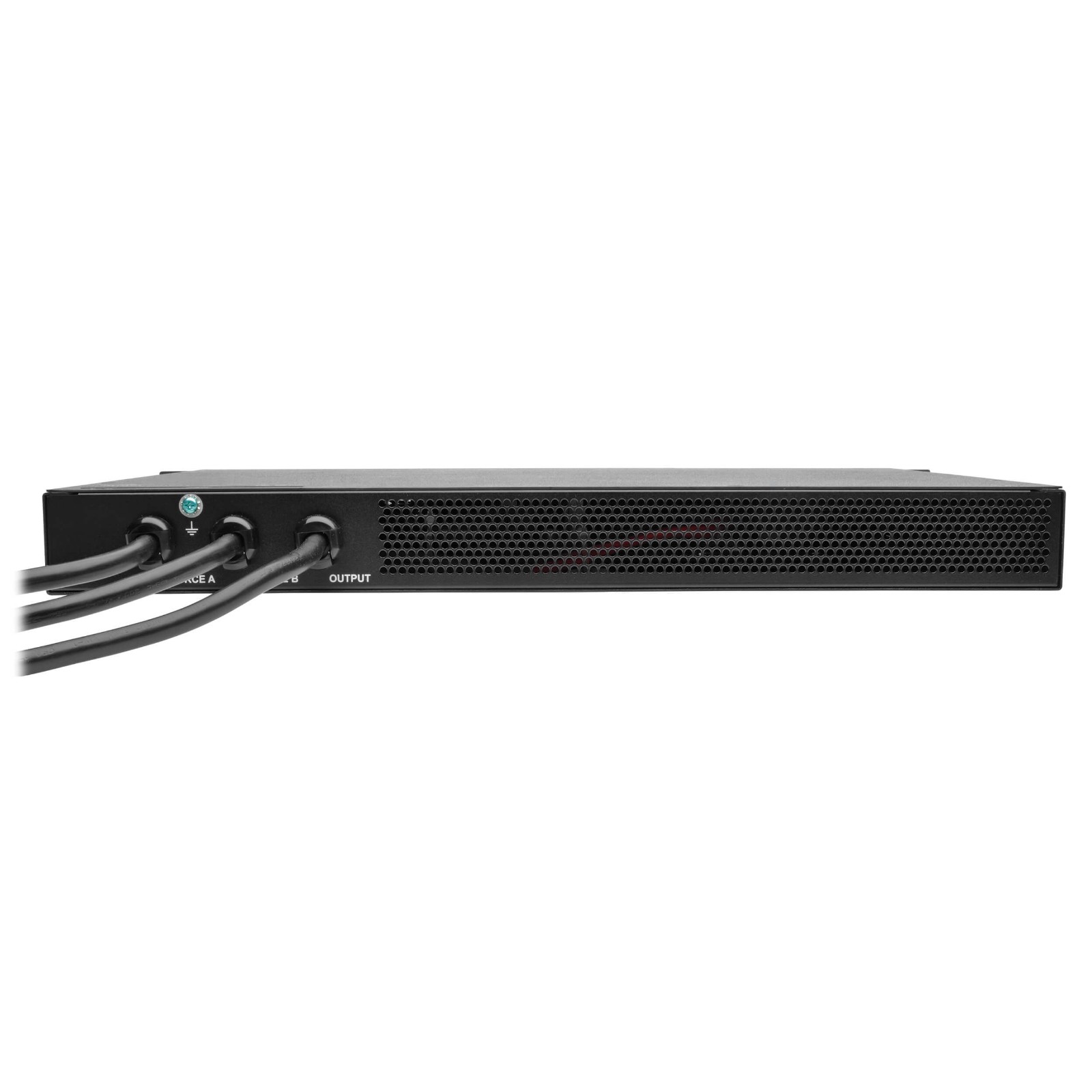

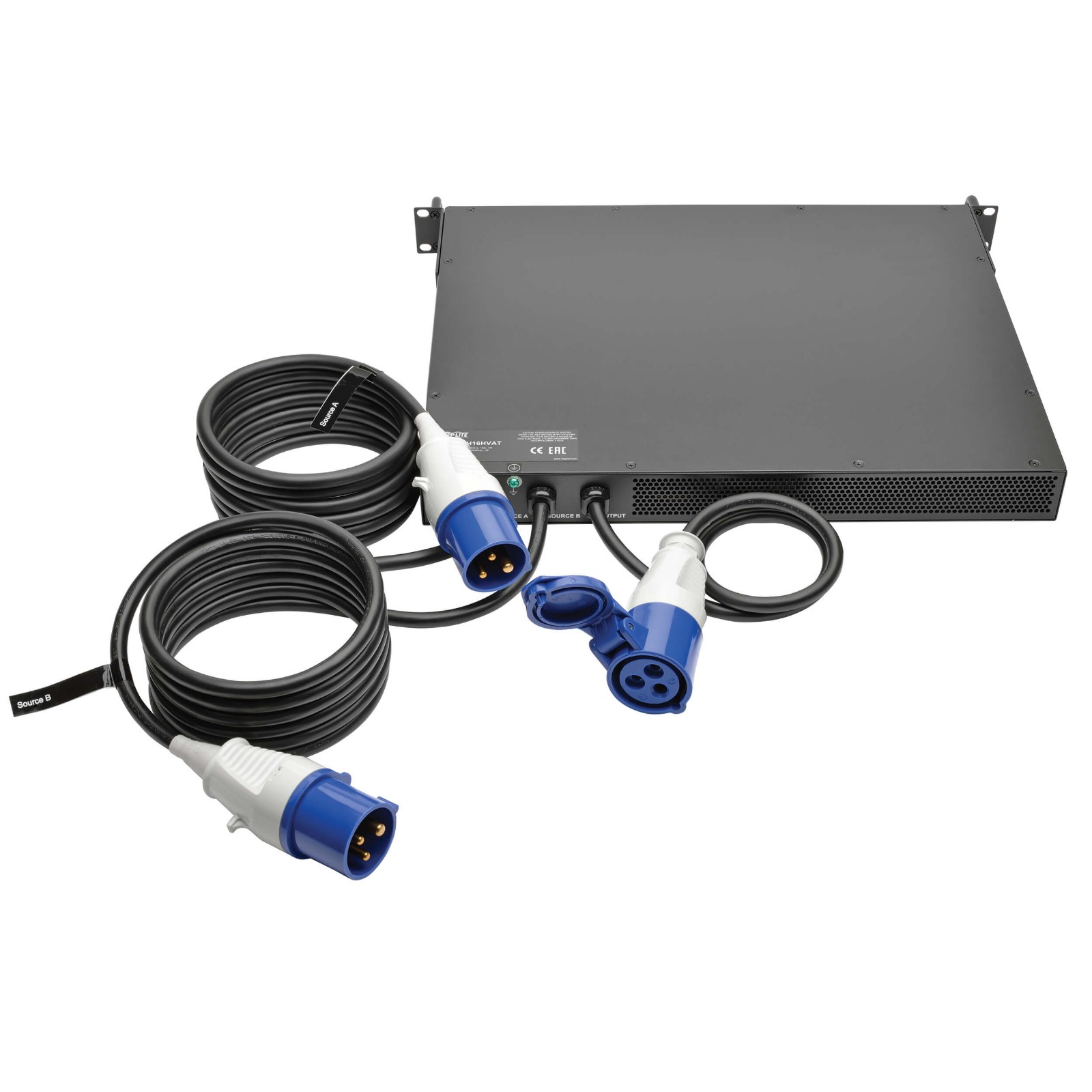

設置兩條輸入電纜，用于單獨的PRIMARY和SECONDARY輸入連接
|
|
輸入線長度 (ft.)
|
10
|
|
輸入線長度 (m)
|
3
|
|
輸入相位
|
單相
|
|
用戶界面，警報與控制
|
|

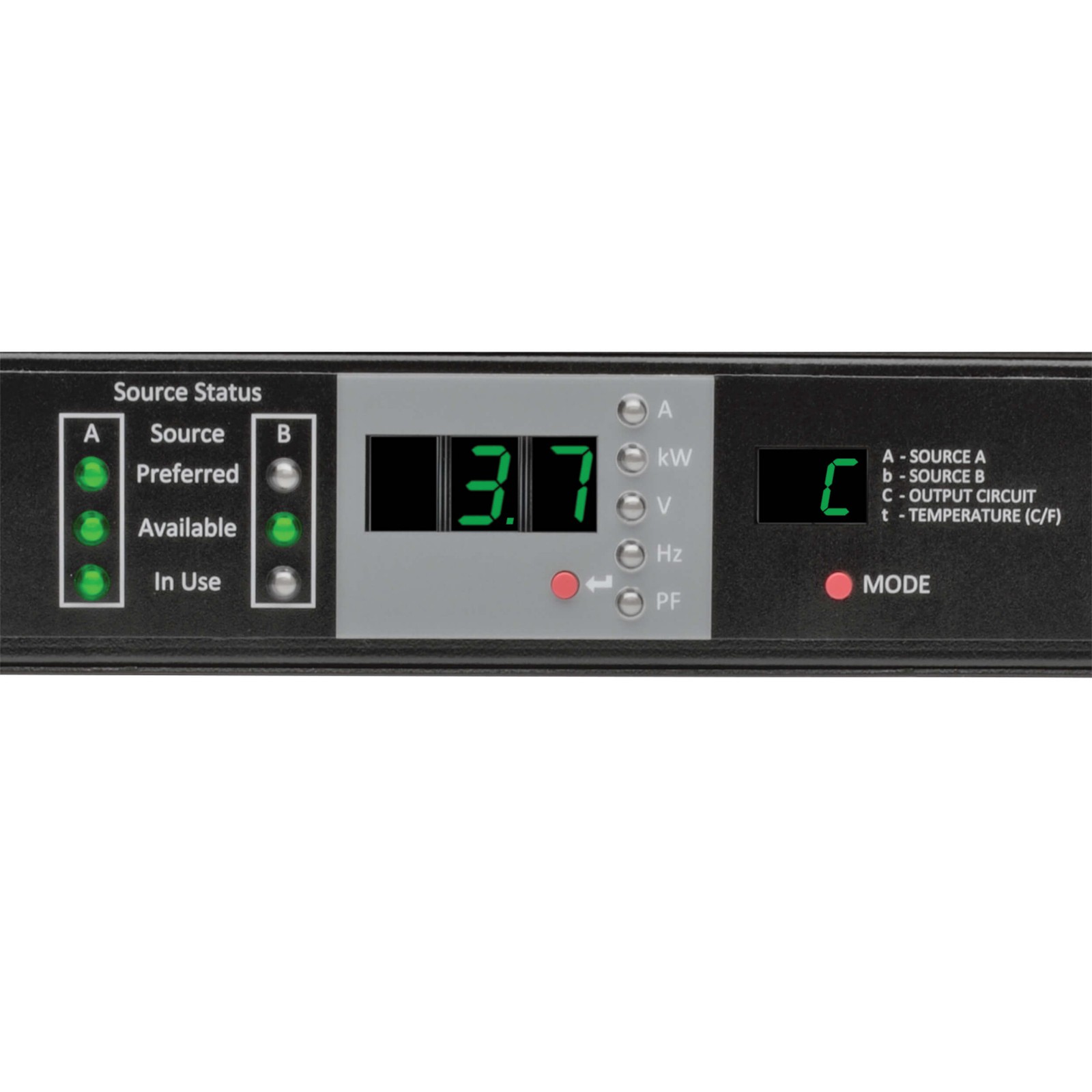

前面板LCD顯示屏
|
數字顯示器報告輸入電流以安培形式（源A，源B），輸出千瓦（總計），輸入電壓（源A，源B），輸入頻率（源
A，源B）和輸出功率因數
|
|

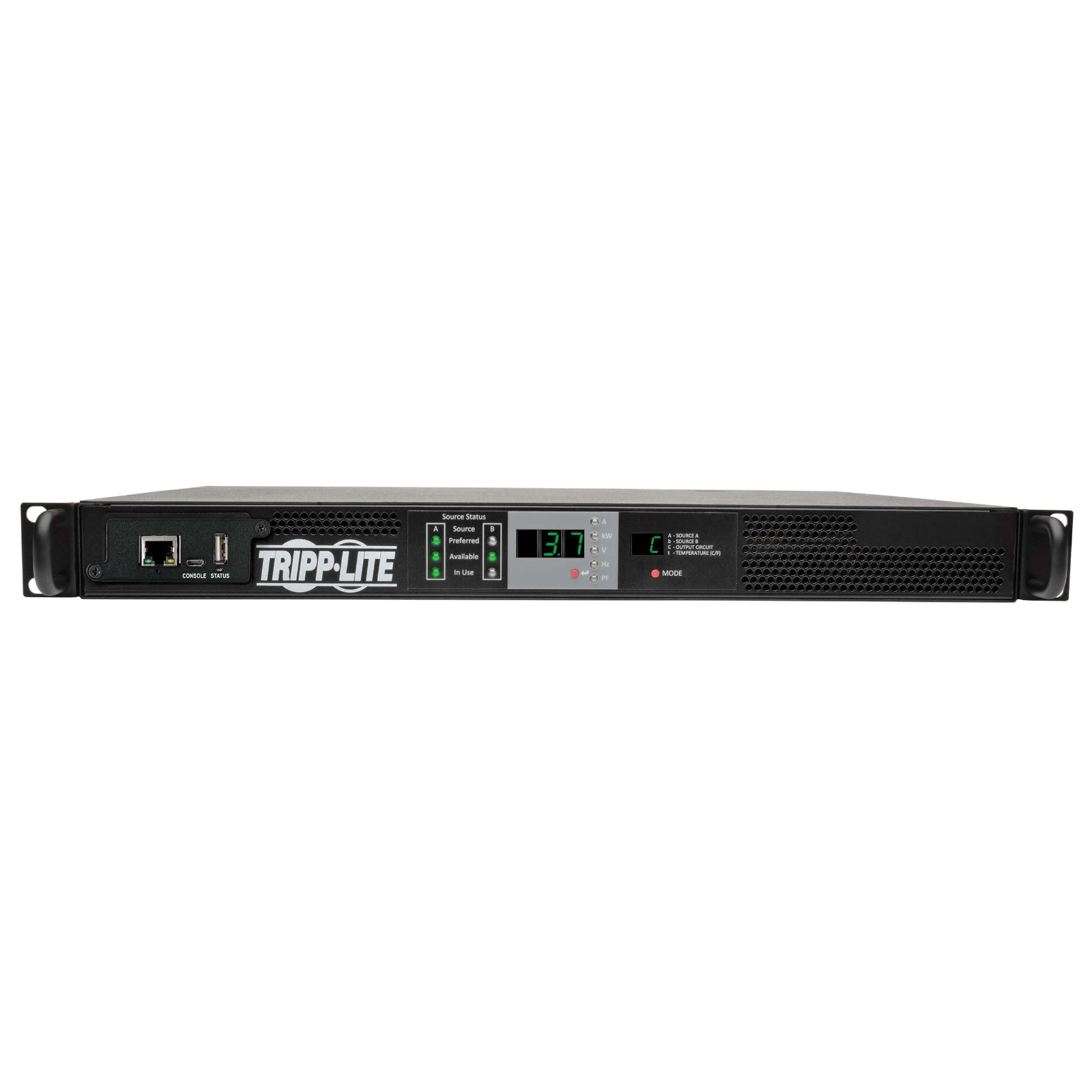

前面板 LEDs
|
前面板LED確認電流（A）/千瓦（kW）/電壓（V）/頻率（Hz）和功率因數（PF）報告信息; 附加的一組LED指示源
A和源B輸入，用于優選的，可用的和正在使用的狀態
|
|
開關
|
ENTER和MODE開關切換數字顯示以顯示所有報告的信息
|
|
物理參數
|
|
最小機架安裝深度 (英寸)
|
17.5
|
|
最小機架安裝深度 (厘米)
|
44.5
|
|
運輸尺寸 (hwd / in.)
|
7.48 x 21.65 x 20.67
|
|
運輸尺寸 (hwd / cm)
|
19 x 55 x 52.5
|
|
運輸重量 (lbs.)
|
17.36
|
|
運輸重量 (kg)
|
7.89
|
|
機器尺寸 (hwd / in.)
|
1.72 x 16.93 x 14
|
|
機器尺寸 (hwd / cm)
|
4.4 x 43 x 35.6
|
|
機器重量 (lbs.)
|
17.36
|
|
機器重量 (kg)
|
7.88
|
|
結構材料
|
鋼
|
|
支持形式因數
|
1U 機架式
|
|
PDU 形式因數
|
水平 (1U, 2U, 等)
|
|
環境
|
|
工作溫度范圍
|
32 to 122F (-15 to 50C)
|
|
儲存溫度范圍
|
5 to 140F (-15 to 60C)
|
|
相對濕度
|
5 to 95% (非凝結)
|
|
操作海拔 (ft.)
|
0-10,000
|
|
操作海拔 (m)
|
0-3000
|
|
認證
|
|
認證
|
測試通過 CE (IEC60950-1+A1,A2; Class A)
|
|
保修
|
|
產品保修期（全球）
|
2-年有限保修
|
-
