Tripp Lite的熱插拔PDU系統啟用沒有中斷連接的服務器或網絡的負載維護現場更換標準的UPS系統。雙輸入電源電纜支持PDU連接到單獨的應用程序和UPS電源。點燃狀態指示燈手動轉換開關控制電源的公用和UPS之間連接的設備的來源。將開關設置為UPS在正常操作和連接設備將獲得全職條件UPS。設置開關從實用工具暫時電力連接設備線路電纜,旁路UPS在UPS系統被刪除,取而代之的是新鮮的。一旦新UPS啟動并運行所有數據和電氣連接恢復,將切換回UPS設置為再次提供全職條件 UPS電源連接設備。
-
Tripp Lite 熱插拔 PDU 系統支持帶電更換維修標準UPS系統沒有中斷連接的服務器或網絡的負載.
-
PDUBHV20 是普遍兼容任何 Tripp Lite 或其他品牌的 200-240V UPS 額定 2000 到 3000VA 與 C20 輸入線.
-
2U 水平機架式安裝兼容與 2 或 4 立柱機架.
-
支持節省空間后立柱安裝在同一個機架空間以盡可能多的 Tripp Lite 機架式 UPS 系統 (選擇安裝，請參閱手冊).
-
一對可拆卸的 PDU 輸入線纜連接獨立的實用程序和 UPS 電源來源 (2 條 5英尺. C19-C20 和 2 6英尺. C13-C14 互聯電纜 - 用戶提供的備用電纜支持).
-

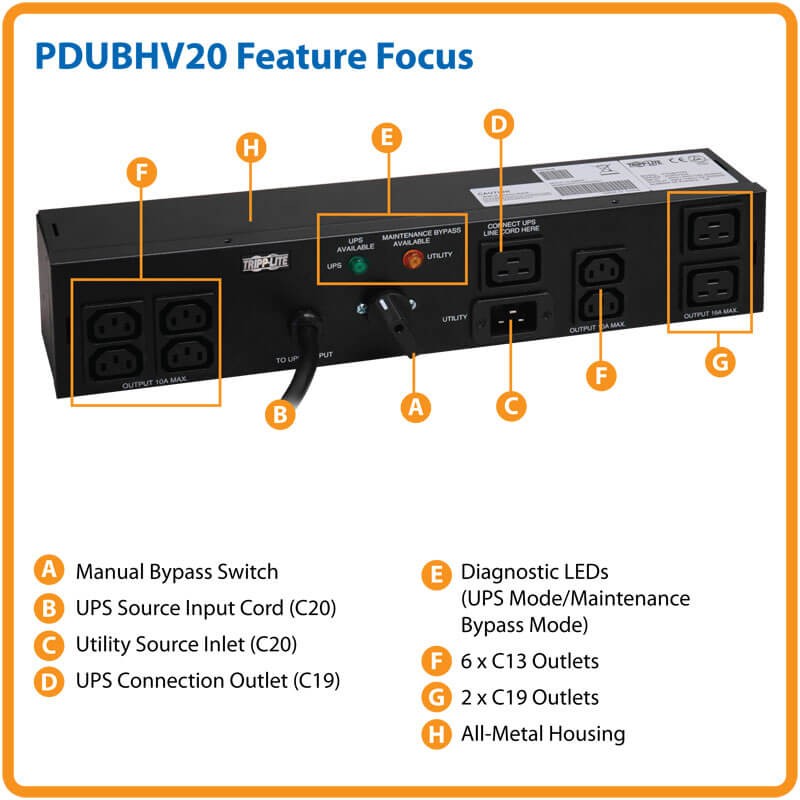

6 C13 和 2 C19 插座支持關鍵網絡負載在兩個應用程序和 UPS 運行模式.
-
一個附加的 C19 直通插座支持UPS輸入電源線.
-
雙輸入電源電纜支持PDU連接到單獨的實用程序和UPS電源.
-
點燃狀態指示燈手動轉換開關控制電源的公用和UPS之間的連接設備的來源.
-
將開關設置為UPS在正常操作和連接設備將獲得全時UPS電源.
-
設置切換到實用程序到旁路 UPS 和提供連接設備未經過濾的電力直接從電力線路電纜在UPS系統被移除,取而代之的是新鮮的系統.
-
一旦新UPS啟動并運行所有數據和電氣連接恢復,將切換回UPS設置為再次提供全職條件 UPS電源連接設備.
-
TAA 標準版本可用 - 訂單 Tripp Lite PDUBHV20TAA
|
概述
|
|
PDU 類型
|
熱插拔
|
|
輸出
|
|
輸出功率容量 (瓦)
|
3680
|
|
輸出容量詳細信息
|
3.3kW (208V), 3.5kW (220V), 3.7kW (230V), 3.8kW (240V), 3.2kW (200V); 20A maximum (Agency de-rated to 16A
continuous)
|
|
頻率兼容性
|
50 / 60 Hz
|
|
輸出插座
|
(6) C13; (3) C19
|
|
輸出額定電壓
|
200-240V 標稱, 單相
|
|
插座類型
|
C13, C19
|
|
單個插座切換
|
無
|
|
輸入
|
|
PDU 輸入電壓
|
200; 208; 220; 230; 240
|
|
最大輸入電流
|
16
|
|
輸入連接類型
|
UTILITY & UPS 輸入是可獲得從單獨標識 C20 輸入口, 兼容與包括的 C19-C20 互聯線纜或與兼容用戶提供 的電纜
|
|
PDU 插頭類型
|
IEC-320 C20
|
|
輸入線長度（英尺）
|
6
|
|
輸入線長度（米）
|
1.83
|
|
輸入相位
|
單相
|
|
用戶界面，報警及控制
|
|
前面板 LEDs
|
指示燈確認 UPS 和實用程序開關位置和操作模式
|
|
開關
|
手動 2 位轉換開關提供快速切換在 UPS 和實用操作模式在不到 6 毫秒
|
|
物理參數
|
|
運輸尺寸 (hwd / in.)
|
9.84 x 22.75 x 9.44
|
|
運輸尺寸 (hwd / cm)
|
25 x 57.8 x 24
|
|
運輸重量 (lbs.)
|
11
|
|
運輸重量 (kg)
|
5
|
|
單位尺寸 (hwd / in.)
|
3.42 x 17.32 x 3.03
|
|
單位尺寸 (hwd / cm)
|
8.7 x 44 x 7.7
|
|
單位重量 (lbs.)
|
7.7
|
|
單位重量 (kg)
|
3.5
|
|
結構材料
|
鋼
|
|
支持形式因數
|
2U 機架式在 2 或 4 立柱機架
|
|
PDU 形狀因數
|
水平 (1U, 2U, etc)
|
|
環境
|
|
存儲溫度范圍
|
5 to 122F (-15 to 50C)
|
|
相對濕度
|
5-95% 非凝結
|
|
操作海拔 (ft.)
|
0-10,000
|
|
操作海拔 (m)
|
0-3000
|
|
認證
|
|
TAA 標準選項
|
TAA 標準版本 - 訂單 Tripp Lite PDUBHV20TAA
|
|
認證
|
Tested to UL60950 (USA), CSA (Canada), CE (IEC60950)
|
|
保修
|
|
產品質保期（全球）
|
2-年有限保修
|
-
熱插拔 PDU 系統
-
2U 安裝支架
-
一組 2 C19-C20 互聯線纜
-
用戶手冊和保修信息
