Safewell 盛威機柜冷熱通道系統


應用

目前數據中心的機柜一般采用冷熱通道布置。冷熱通道兩端入口安裝封閉門，在冷熱通道上 方安裝封閉頂板，由此形成冷熱通道區域的封閉。從整個機房的氣流組織來看，通道封閉從物理 上隔離了冷熱空氣，有效地避免了傳統機房中冷熱空氣混合，減少冷熱空氣的浪費而最終大幅度 提高制冷的效率。

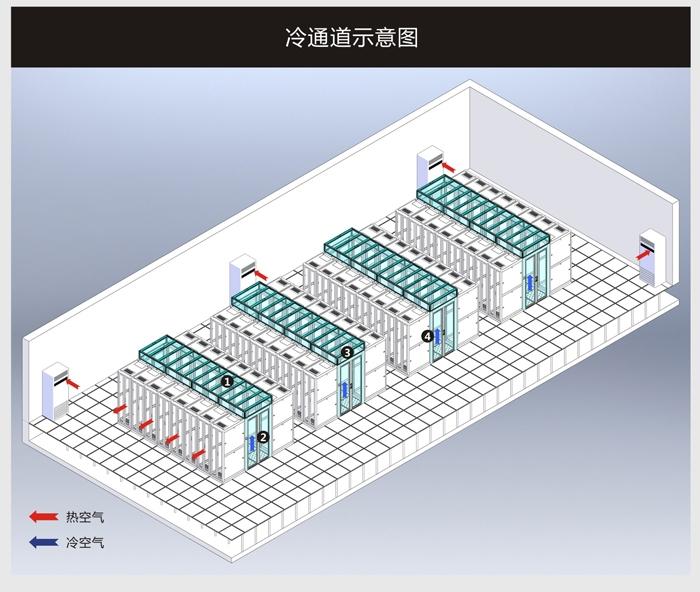

盛威冷通道示意圖封閉原理

盛威冷通道封閉系統是基于模塊設計的冷熱氣解決方案，是將冷熱空氣隔離有序流動的原 理，冷空氣由高架地板下吹出，進入密閉的冷池通道，機柜前端的設備吸入冷氣，通過給設備降 溫后，產生熱空氣由機柜后端排出至熱通道。熱通道的氣體迅速返回到空調回風口，熱回風與冷 量完全隔離。因此提高內部的冷氣利用率，帶走更多設備產生熱量，降低設備溫度。從而提高設 備用電效率，降低用電量，運營成本，實現綠色，低能耗，高環保的數據中心機房的要求。



盛威熱通道示意圖封閉原理

盛威熱通道封閉系統是基于模塊設計的冷熱氣解決方案，是將基于冷熱空氣隔離有序流動 的原理，將機柜采用背靠背擺放形式，冷氣通過機柜前端設備吸入降溫后，將機柜后端輸出的熱 氣匯集封閉熱風區域，通過垂直風管與天花板無縫聯接。把熱風區域的氣體迅速返回到空調回風 口或排出至室外，熱回風與冷量完全隔離。因此提高內部的冷氣利用率，帶走更多設備產生熱量， 降低設備溫度。從而提高設備用電效率，而降低用電量，運營成本，實現綠色，低能耗，高環保 的數據中心機房的要求。





優勢

輕質頂板 拆卸簡便，便于通道頂部維護以及設備的安裝。 定制尺寸滿足各種通道寬度實現消防聯動，可自動打開 通道頂部支撐件，適合任何通道高度和寬度。

特點

模塊化

冷熱通道封閉采用單元模塊化設計，冷熱通道兩側相對應的兩臺機柜為一單元，每個單元均 能獨立安裝，方便用戶增加，減少或者移動通道內部分機柜


智能化

每個頂板天窗均可實現與消防聯動。當機房內火災信號確認后，頂板天窗自行打開，消防滅 火氣體可以進入通道滅火


方便性

無門檻設計，方便小推車等運輸工具無阻礙進出


美觀性

封閉的天窗口材料為透明玻璃，機械強度高，通透性好，黑色噴塑的冷軋鋼板邊框和機柜風 格一致，整體美觀，與機房環境比較協調


門禁系統

Ｈ雙向自動平移門－自動移門結構，移門可以自動關閉，并且平移門可以裝門禁系統。 Ｈ雙向機械推拉門－機械推拉門結構，推拉門支持密碼打開方式，或刷卡加密碼方式，在操

作人員進入冷池后，閉門器可以將門自動關閉狀態，操作人員可以通過室內門禁按扭打開。 屏蔽隔離墻－為保證托管設備的安全性，可以根據最終用戶需求設置屏蔽隔離墻。


定制化

可根據用戶特殊需求和現場情況，提供定制化解決方案，可快速部署的微模塊產品


材質
門和頂板天窗都是采用優質冷軋鋼板外框內嵌鋼化玻璃或有機玻璃。


表面處理

表面采用全自動噴涂生產線，進行脫脂、酸洗、防銹磷化、純水清洗、靜電噴塑或烘干在噴 涂。厚度不小于 20 微米-烘干-粉末噴涂，顏色按要求，厚度 80~100 微米：噴塑表面，色澤均 勻。表面折角處不能有皺紋、裂紋、毛刺、焊接等痕跡：門和頂板天窗邊框統一為黑色噴塑，考 慮到整體美觀，同批次不能出現色差。


冷通道封閉門

采用雙開外開門，外可鎖定內科開啟。滿足工作人員正常進出、疏散要求。門體框架均固定 在機柜框架上，與機柜緊密貼合，整體風格與機柜一致。

采用平移門，外部可以加鎖。 采用平移門同時在應急時候可以外推開。


冷通道封閉頂板天窗

采用模塊化設計，每塊頂板對應一個機柜。頂板天窗需實現消防聯動，當消防主機信號釋放 時，頂板天窗可自行開啟，不影響消防滅火氣體進入冷通道。


安裝

工廠結構產品，現場安裝時不可動火焊接，不能破壞和影響機房現有裝修效果。


外觀與結構

1、冷通道上部頂蓋應采用平頂結構，比機柜頂部高 200mm，氣流遏制天窗總寬度為


1200mm，整體采用柵格模塊化設計。


2、活動頂板天窗開啟后確保通道凈高大于 1.9m，不影響日常維護工作和維護人員安全。

3、冷通道為單元模塊化設計，安裝于機柜前門頂部，每個單元模塊均能單獨安裝并能實現


互換，相鄰單元模塊間相互連接固定。框架與機柜水平支架以特殊連接孔連接，以增加整體穩固 度，同時還具有方便拓展的功能。

4、列頭列尾間設置一對活動門，組成一個密封的空間，讓冷空氣有效地進入設備，以起到 更好的冷卻效果。通道活動門設計為常閉狀態，門均裝有自動閉門裝置?；顒?dòng)門設計觀察窗口， 以滿足日常巡檢、維護需求。窗口采用 5mm 覆膜鋼化玻璃。

5、冷通道預置端口接收聯動信號開啟天窗，能根據消防信號（開關量信號）自動打開活動 天窗以滿足通道內的消防要求。感應開啟時間不超過 3S。

6、冷通道所有單元組件全部采用具有良好耐磨性、耐蝕性，精細加工，整體沖壓成型，高 可靠接觸，安全耐用無松動現象，包裝冷氣流的密封性。

7、單條冷通道具有獨立的環境檢測，實時檢測通道內的溫度、濕度值，同時通過回差值設 置防止當前溫濕度達到臨近控制值時產生控制振蕩，可將產生的振蕩值控制在允許的范圍內（選 購件）。

8、不規則通道處理，當冷通道兩側機柜非一一對應時，在相關機柜對面安裝保溫隔墻。隔 墻應采用雙層設計，整體牢固、美觀，同時起到遏制氣體作用。

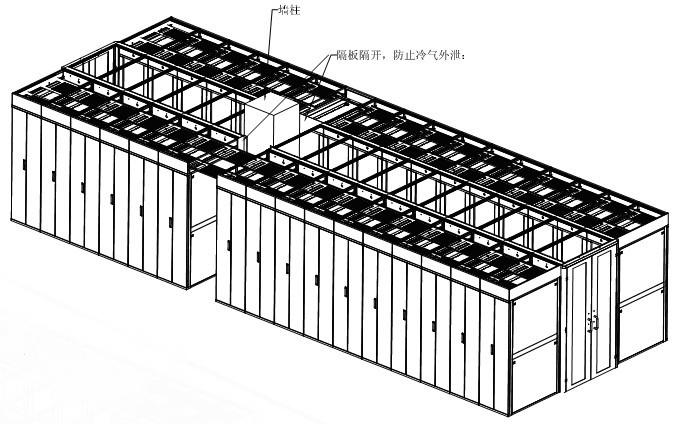

9、冷通道柱子處理，若冷通道的機柜擺放時遇到有柱子的情況下，在兩臺機柜之間安裝隔 斷墻填充，以達到氣流遏制的目的。

如下圖：





10、冷通道兩端有提供位置用于安裝通道內攝像機，同時可提供適當?shù)奈恢冒惭b溫感、煙


感器用于檢測通道內的溫度、煙霧值。


11、冷通道各個金屬部件均接地，以實現整體接地，而且接地應通過接地銅帶上的接地引 出線接至機房的接地銅條上。


1.2 材料說明


1、冷通道所有零部件（通道天窗除外）均采用優質 1.5mm 以上冷軋鋼板。


2、天窗和觀察窗采用 5mm 覆膜鋼化玻璃。


3、冷通道門與相鄰機柜門框組件固定，采用開合鉸鏈聯接。


1.3 表面質量要求


1、顏色：與機房機柜顏色一致，整體協調，配合美觀，在機房燈光下無暈眩。


2、采用全自動噴涂生產線，進行脫脂、酸洗、防銹磷化、純水清洗、靜電噴塑處理。


3、表面處理應采用高硬度粉末靜電噴涂和高溫烤漆處理工藝，表層外觀表面光潔、色澤均

勻、無露底、無流積、無起泡、無裂紋、無桔皮、金屬件無毛刺和銹蝕，防靜電。


4、焊縫整齊均勻，不出現裂縫、咬邊、豁口、燒穿、氣孔、焊瘤、凹坑等缺陷，焊接后進 行打磨。
